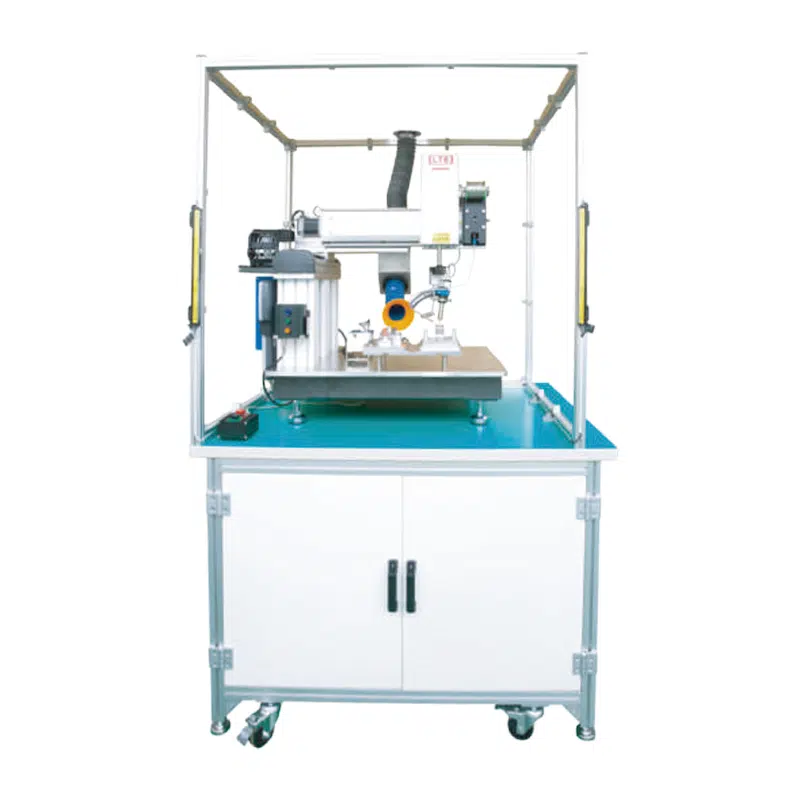

懸臂式 自動焊錫機 LT-3030SB-R
懸臂式 自動焊錫機 LT-3030SB-R

懸臂式 自動焊錫機

  • AC電源入力馬達系統，適合高速高扭力運轉場合使用。
  • 教導式程式編寫系統，指令簡易可輕鬆上手操作。
  • 搭配安裝固定架，可變化多種工作尺寸機型。
  • 懸臂式機構設計，配合I/O控制，可與各式生產輸送機整合應用。

    產品規格

    產品規格LT-3030SB-R
    有效加工範圍 X / Y / Z / R265 / 300 / 100 mm / ±360°
    移動速度 XY / Z / R600 / 320 (mm/sec) / 720°/ sec
    重複精度±0.01 mm / Axis / ±0.01°
    解析能力±0.01 mm / Axis / 0.01°
    馬達系統5-Phase Micro Stepping Motor
    運動模式PTP & CP
    教導模式教導盒
    顯示方式教導盒LCD
    錫絲直徑範圍Ø0.4～1.2 mm
    錫絲供給系統Stepping Motor
    溫控模組系統MAX. 450℃
    溫控系統功率200 W / 280W 選配
    烙鐵頭清洗系統自動氣壓式噴嘴 / 滾輪刷具
    資料記錄能力可達100組、每組9,999 points
    資料儲存方式CF Card 及 USB
    I/O訊號5 Inputs / 6 Outputs
    輸入電源100V ~ 230V / 450W
    機台尺寸 WxDxH800 x 650 x 385 mm (此尺寸未包含客制落地機櫃)
    機台重量75 kg
    工作環境溫度10 - 40℃
    工作環境溼度20 - 85% no condensation

    規格配件

     觸控式溫控系統觸控式溫控系統

    供錫系統供錫系統

    清錫系統清錫模組

    教導盒教導盒

    選配

    同步監測系統同步監測系統

    出錫針頭出錫針頭

    出錫感應套筒出錫感應套筒

    多類型烙鐵頭多類型烙鐵頭

    選配人機介面

    全中文操作介面
    全中文操作介面
    生產資料收集
    生產資料收集
    操作軟體可依客戶需求進行新增
    操作軟體可依客戶需求進行新增
