HN系列熱風嘴

HN 系列提供 14 種熱風噴嘴,適用於 MRS-1000/HCT-1000。此系列噴嘴適合返修各種尺寸的元件,包括 BGA、QFP、LGA、PLCC 和 SOIC。

產品介紹

噴嘴測量與選擇

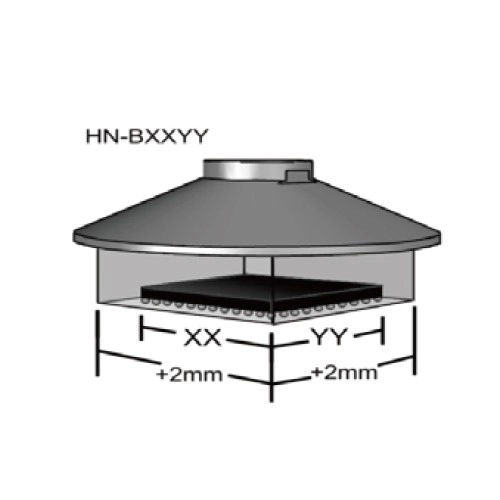

噴嘴零件編號("B" 後的數字)表示元件的尺寸。內部噴嘴尺寸的每一側已額外增加 2 毫米,以確保元件操作的便利性。

HN系列熱風嘴

噴嘴零件編號與規格

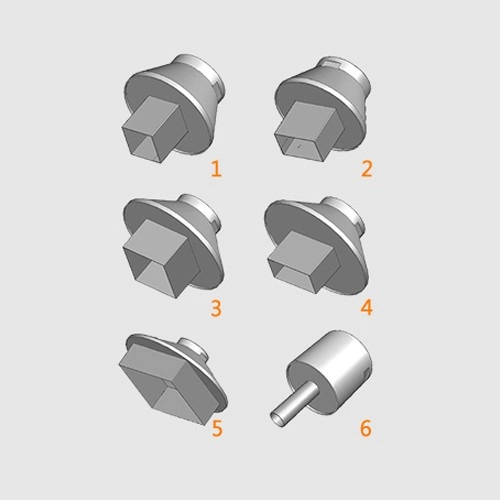

零件編號圖示代號元件尺寸適用元件
HN-B070717 x 7 mmCSP, LGA44
HN-B1010110 x 10 mmCSP, LGA178, LCC28
HN-B1414114 x 14 mmCSP, QFP, TQFP100
HN-B1408214 x 8 mmCSP, SOIC24M
HN-B1515315 x 15 mmBGA
HN-B1818318 x 18 mmPLC44, CSP, TQFP100, BGA
HN-B2525325 x 25 mmBGA, PLCC68
HN-B1809418.2 x 8.5 mmSOLJ28, SOIC28M, TSOP32
HN-B2519424.5 x 18.5 mmQFP100, QFP80
HN-B2727527 x 27 mmBGA
HN-B3232532 x 32 mmBGA
HN-B3535535 x 35 mmBGA
HN-B4040540 x 40 mmBGA
HN-J00056小尺寸至大尺寸DISCRETE
