UFTC 系列烙鐵頭

METCAL UFTC 系列烙鐵頭專為超細間距焊接設計，適合用於焊接及返修極小型元件，例如在顯微鏡下操作的 SMD 零件。該系列提供 600 及 700 溫度系列，兼容 Metcal 的MX-500、MX-5000、MX-5200 系統，使用MX-H2-UF 手柄。UFTC 系列強調精準控制，SmartHeat® 技術可降低熱敏感元件的損傷風險，適用於高密度電路板應用。


左右滑動查看更多

METCAL UFTC 系列烙鐵頭提供多種型式，以滿足不同焊接應用需求。

以下是一些常見的 METCAL UFTC 烙鐵頭型式：

1. 鑿形 (Chisel)
  • 特點：寬度精準，適合穩定傳遞熱量，長度設計便於狹小空間操作。
  • 用途：用於焊接小型焊墊或通孔元件，提供均勻加熱。

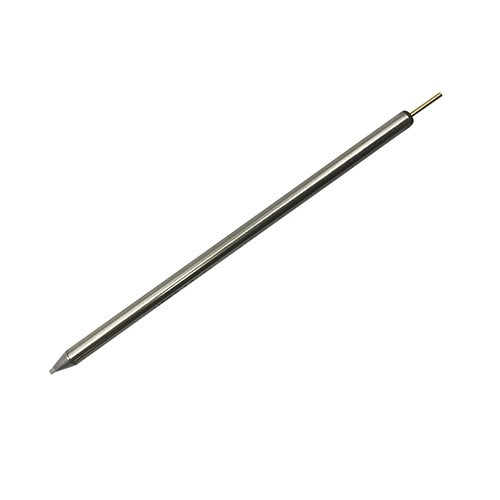

  • 範例型號：UFTC-6CH08 (寬 0.8 mm x 長 5.1 mm)
2. 錐形 (Conical)
  • 特點：尖細設計，彎曲型號便於顯微鏡下精準定位，長度可達 5.1 mm。
  • 用途：適合點對點焊接極小元件，如 01005 尺寸的 SMD 零件。
  • 範例型號：UFTC-6CN01 (直徑 0.13 mm x 長 5.1 mm)
    3. 馬蹄形 (Hoof)
    • 特點：斜面 45° 設計，提供微型馬蹄形接觸面，直徑小至 0.8 mm。
    • 用途：用於拖焊或返修小型焊點，確保熱量集中而不損傷周圍元件。

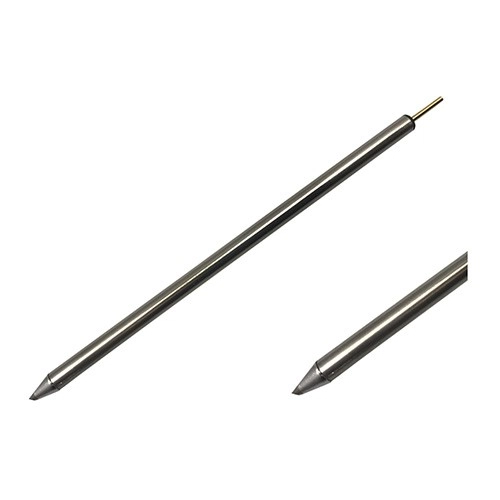

    • 範例型號：UFTC-6DRH408 (斜面 45° x 1.13 mm，直徑 0.8 mm x 長 5.1 mm)
    最高溫度CV系列MX系列應用
    675°F / 357°CUFC-6UFTC-6溫度敏感
    775°F / 413°CUFC-7UFTC-7通用標準
    產品圖示型號規格

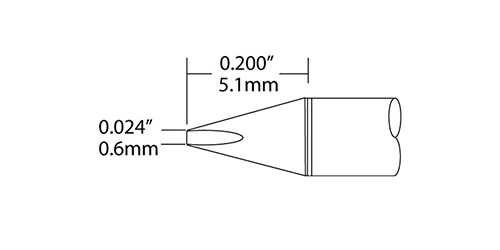

    UFTC 系列烙鐵頭UFTC-6CH06（寬 x 長）0.6 x 5.1 mm
    UFTC-7CH06

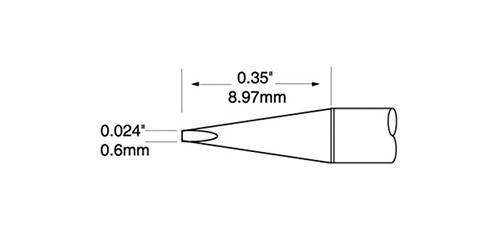

    UFTC 系列烙鐵頭UFTC-6CHL06細長型，（寬 x 長）0.6 x 9 mm
    UFTC-7CHL06

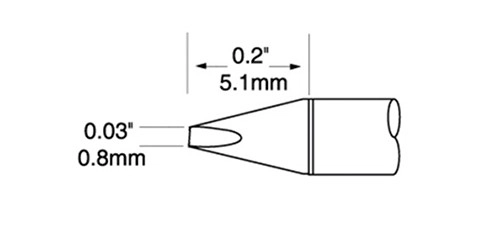

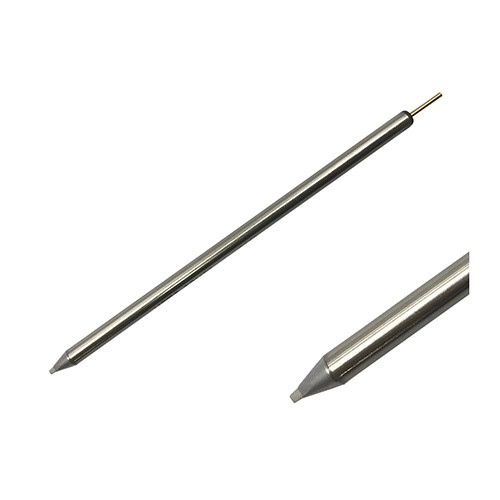

    UFTC 系列烙鐵頭UFTC-6CH08（寬 x 長）0.8 x 5.1 mm
    UFTC-7CH08
    UFTC 系列烙鐵頭UFTC-6CHL08細長型，（寬 x 長）0.8 x 9 mm
    UFTC-7CHL08

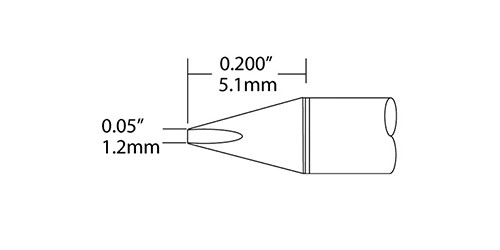

    UFTC 系列烙鐵頭UFTC-6CH12（寬 x 長）1.2 x 5.1 mm
    UFTC-7CH12
    產品圖示型號規格

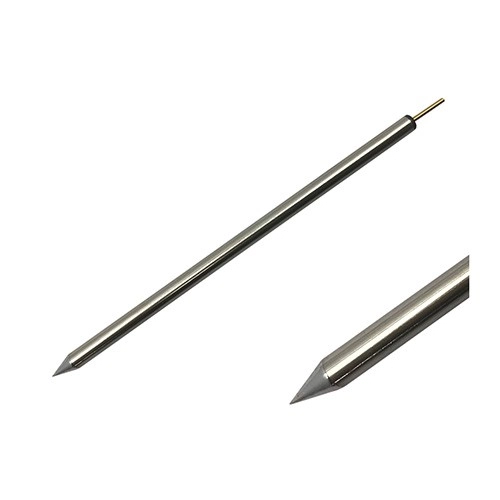

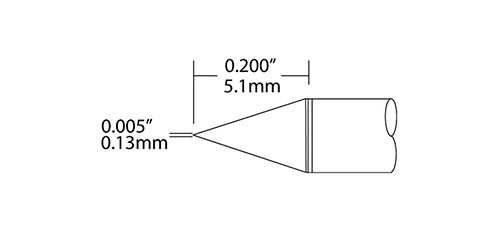

    UFTC 系列烙鐵頭UFTC-6CN01（直徑 x 長）0.13 x 5.1 mm
    UFTC-7CN01
    UFTC 系列烙鐵頭UFTC-6CNL02（直徑 x 長）0.2 x 5.1 mm
    UFTC-7CNL02

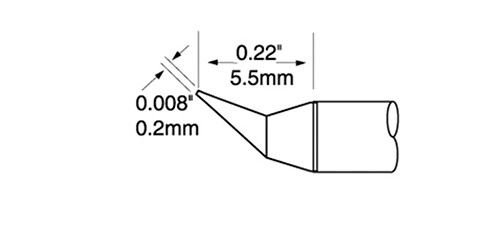

    UFTC 系列烙鐵頭UFTC-6CNB02彎曲 30°，可以在顯微鏡下使用
    （直徑 x 長）0.2 x 5.5 mm
    UFTC-7CNB02

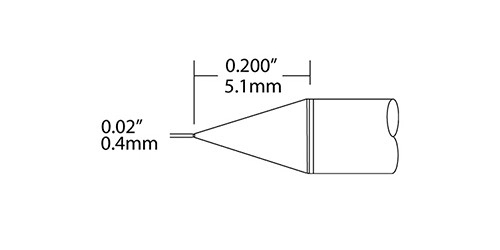

    UFTC 系列烙鐵頭UFTC-6CN04（直徑 x 長）0.4 x 5.1 mm
    UFTC-7CN04

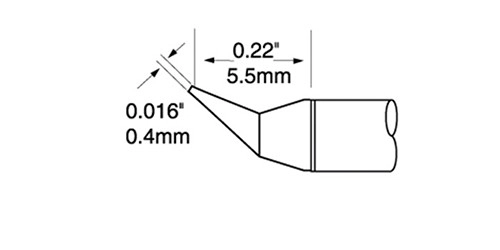

    UFTC 系列烙鐵頭UFTC-6CNB04彎曲 30°，可以在顯微鏡下使用
    （直徑 x 長）0.4 x 5.6 mm
    UFTC-7CNB04

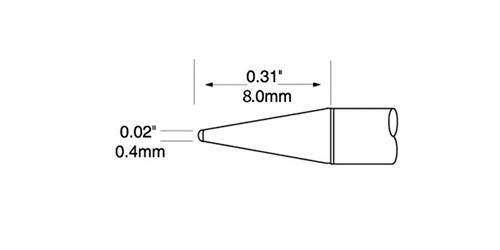

    UFTC 系列烙鐵頭UFC-6CNL04用於狹小空間，細長型
    （直徑 x 長）0.4 x 8.0 mm
    UFC-7CNL04
    產品圖示型號規格

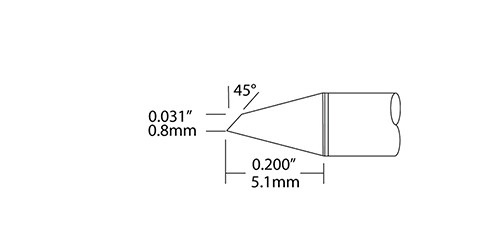

    UFTC 系列烙鐵頭UFC-6DRH408

    微型馬蹄，
    （斜面/長度）45°x 1.13 mm
    （直徑 x 長度）0.8 x 5.1 mm

    UFC-7DRH408

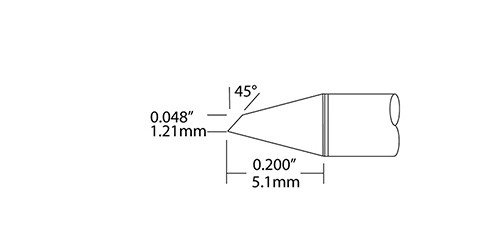

    UFTC 系列烙鐵頭UFC-6DRH412微型馬蹄，
    （斜面/長度）45°x 1.71 mm
    （直徑 x 長度）1.21 x 5.1 mm
    UFC-7DRH412
