UFC 系列烙鐵頭
METCAL UFC 系列烙鐵頭是專為超細間距焊接設計的工具，適用於焊接和返修極小型元件，如在顯微鏡下操作的 SMD 零件。該系列提供 600 和 700 溫度系列，兼容 Metcal 的 CV-500、CV-5200系統，使用 CV-H2-UF手柄。
左右滑動查看更多
METCAL UFC 系列烙鐵頭提供多種型式，以滿足不同焊接應用需求。
以下是一些常見的 METCAL UFC 烙鐵頭型式：
1. 鑿形 (Chisel)
- 特點：寬度精準，適合穩定傳遞熱量，長度設計便於狹小空間操作。
- 用途：用於焊接小型焊墊或通孔元件，提供均勻加熱。

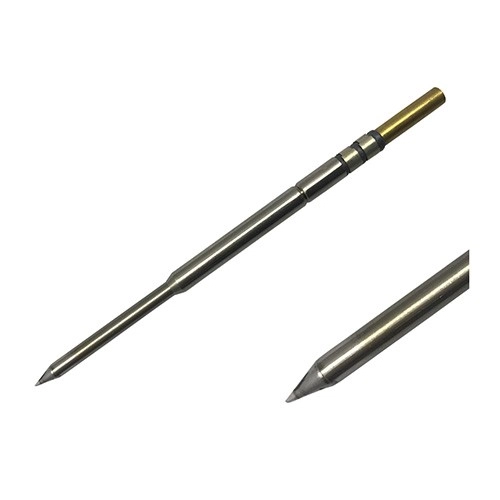

- 範例型號：UFC-6CH5106S (寬 0.6 mm x 長 5.1 mm)
2. 錐形 (Conical)
- 特點：尖細設計，彎曲型號便於顯微鏡下精準定位，長度可達 5.1 mm。
- 用途：適合點對點焊接極小元件，如 01005 尺寸的 SMD 零件。
- 範例型號：UFC-6CN5101S (直徑 0.13 mm x 長 5.1 mm)
3. 馬蹄形 (Hoof)
- 特點：斜面 45° 設計，提供微型馬蹄形接觸面，直徑小至 0.8 mm。
- 用途：用於拖焊或返修小型焊點，確保熱量集中而不損傷周圍元件。

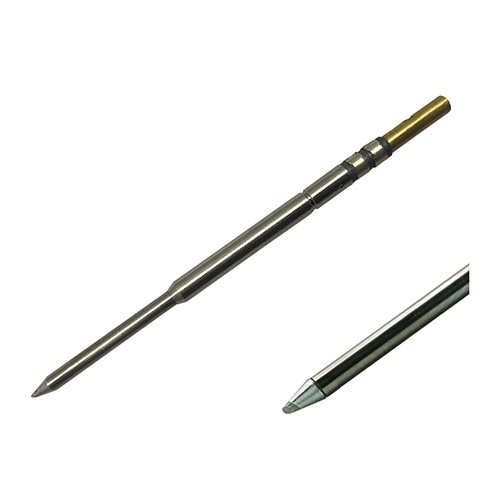

- 範例型號：UFC-6HF5108S (斜面 45° x 1.13 mm，直徑 0.8 mm x 長 5.1 mm)
| 最高溫度 | CV系列 | MX系列 | 應用 |
| 675°F / 357°C | UFC-6 | UFTC-6 | 溫度敏感 |
| 775°F / 413°C | UFC-7 | UFTC-7 | 通用標準 |
| 產品圖示 | 型號 | 規格 |

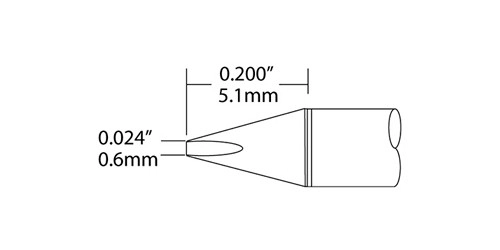

 | UFC-6CH5106S | （寬 x 長）0.6 x 5.1 mm |
| UFC-7CH5106S | ||

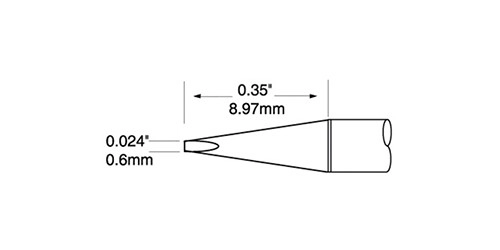

 | UFC-6CH9006S | 細長型，（寬 x 長）0.6 x 9 mm |
| UFC-7CH9006S | ||

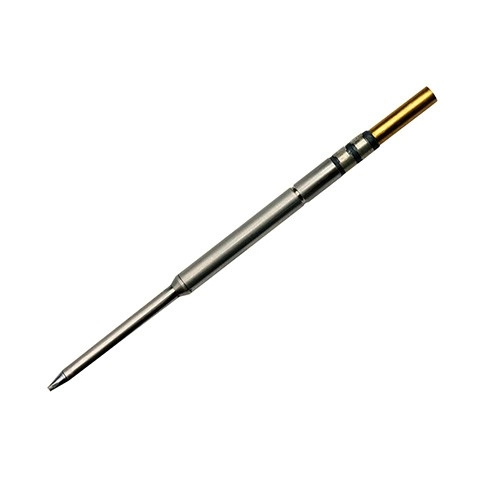

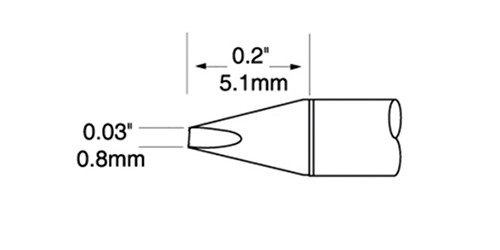

 | UFC-6CH5108S | （寬 x 長）0.8 x 5.1 mm |
| UFC-7CH5108S | ||

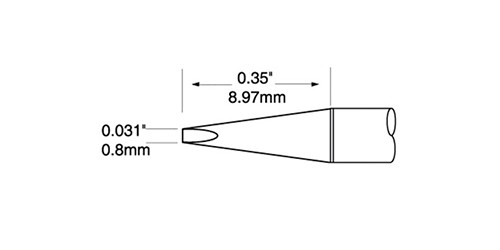

 | UFC-6CH9008S | 細長型，（寬 x 長）0.8 x 9 mm |
| UFC-7CH9008S | ||

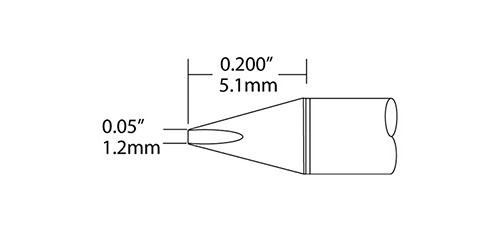

 | UFC-6CH5112S | （寬 x 長）1.2 x 5.1 mm |
| UFC-7CH5112S |
| 產品圖示 | 型號 | 規格 |

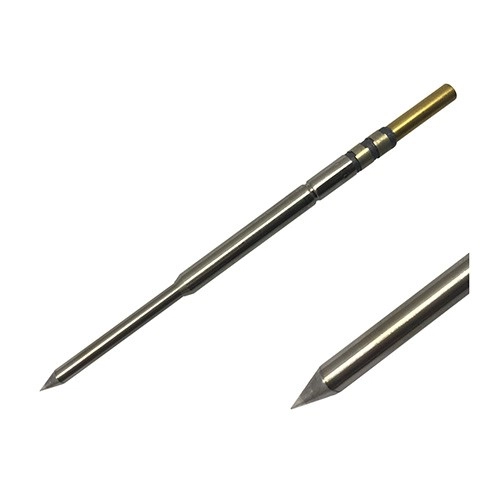

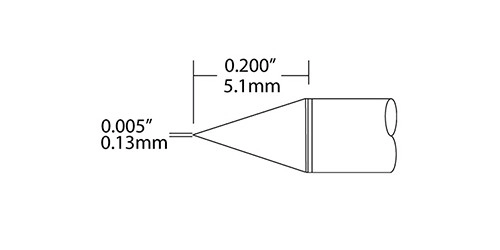

 | UFC-6CN5101S | （直徑 x 長）0.13 x 5.1 mm |
| UFC-7CN5101S | ||

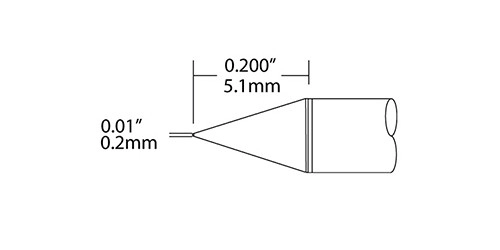

 | UFC-6CN9002S | （直徑 x 長）0.2 x 5.1 mm |
| UFC-7CN9002S | ||
 | UFC-6CN5502R | 彎曲 30°，可以在顯微鏡下使用 （直徑 x 長）0.2 x 5.5 mm |
| UFC-7CN5502R | ||
 | UFC-6CN5504S | （直徑 x 長）0.4 x 5.1 mm |
| UFC-7CN5504S | ||

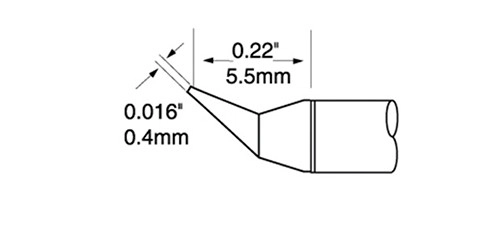

 | UFC-6CN5504R | 彎曲 30°，可以在顯微鏡下使用 （直徑 x 長）0.4 x 5.6 mm |
| UFC-7CN5504R | ||

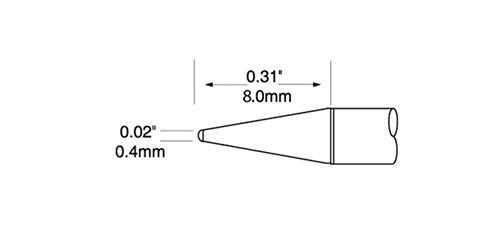

 | UFC-6CN8004S | 用於狹小空間，細長型 （直徑 x 長）0.4 x 8.0 mm |
| UFC-7CN8004S |
| 產品圖示 | 型號 | 規格 |

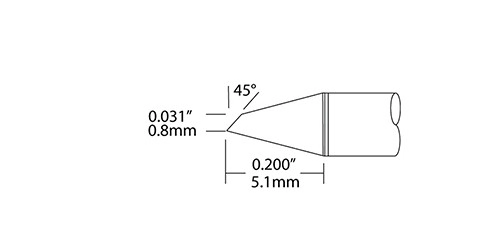

 | UFC-6HF5108S | 微型馬蹄， |
| UFC-7HF5108S | ||

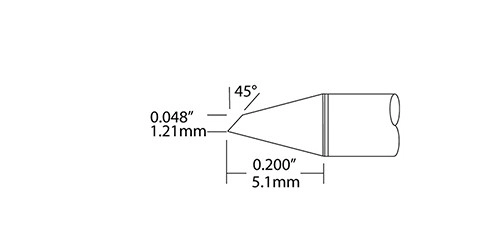

 | UFC-6HF5112S | 微型馬蹄， （斜面/長度）45°x 1.71 mm （直徑 x 長度）1.21 x 5.1 mm |
| UFC-7HF5112S |
