SMC 系列烙鐵頭
Metcal SMC 系列烙鐵頭為專業級返修與拆焊用途設計，支援多腳大型IC、封裝元件、密集連接器及厚重金屬基板，可搭配 MX、CV 等系列主機與返修手柄，具備SmartHeat®感應高效導熱特性，特別適合高功耗或大面積拆焊使用。
左右滑動查看更多
Metcal SMC 系列烙鐵頭提供多種型式，以滿足不同焊接應用需求。
以下是一些常見的 Metcal SMC 烙鐵頭型式：
1. 刀片型 (Blade)
- 特色：片狀寬面設計，便於清潔大片焊盤或批量拆焊大型元件。
- 用途：焊錫去除、大焊盤批量返修、PX等模組大面積清潔。

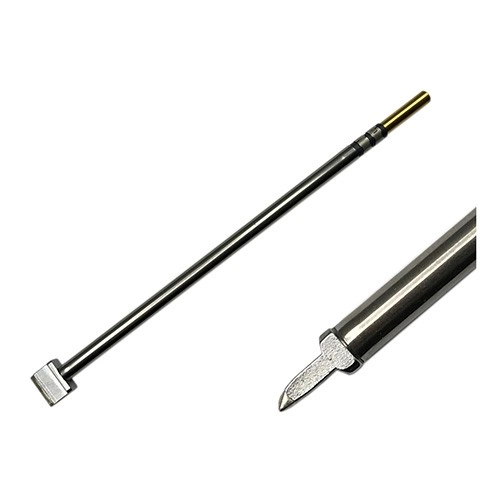

- 範例型號：SMC-7BL0010S
2. 刀形 (Knife)
- 特色：寬面刀鋒狀，快速刮除多餘焊錫或批量批次拆除多腳腳位。
- 用途：多腳元件排焊大範圍清錫與簡易拆卸，大型焊墊的去錫快速返修。

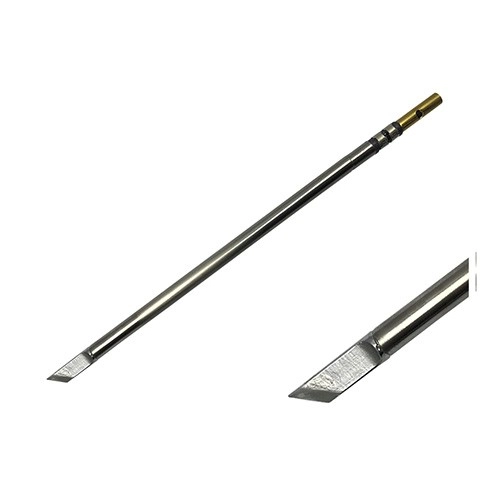

- 範例型號：SMC-7KN0048S
3. 蹄形 (Hoof)
- 特色：底部有凹槽，可帶動並容納較大量焊錫，適用於多腳一體拖焊或拆焊，不易產生錫橋。
- 用途：QFP、PLCC 等細腳大型IC的拖焊與拆卸作業。

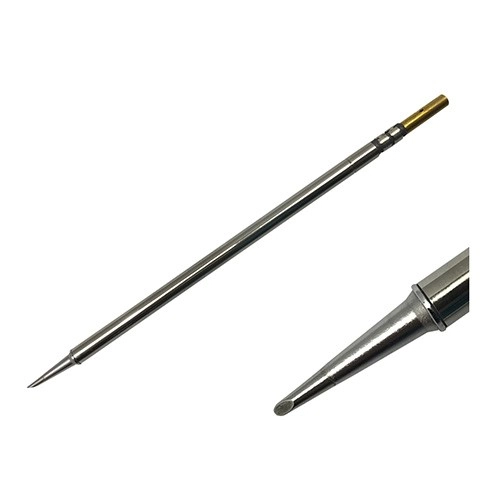

- 範例型號：SMC-7HF6015S
| 最高溫度 | CV系列 | MX系列 | 應用 |
| 575°F / 302°C | SMC-5xxx | SMTC-5xx | 溫度敏感 |
| 675°F / 357°C | SMC-6xxx | SMTC-0xx | |
| 775°F / 413°C | SMC-7xxx | SMTC-1xx | 通用標準 |
| 875°F / 468°C | SMC-8xxx | SMTC-8xxV1 | 陶瓷和高熱需求 |
| 950°F / 510°C | SMC-9xxx | SMTC-8xx |
| 產品圖示 | 型號 | 規格 |

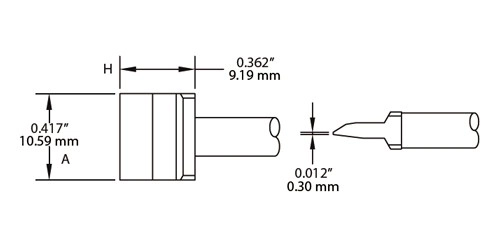

 | SMC-5BL0010S | 焊盤除錫用刀片型 A = 10.59 mm H = 9.19 mm |
| SMC-6BL0010S | ||
| SMC-7BL0010S | ||
| SMC-8BL0010S | ||
| SMC-9BL0010S | ||

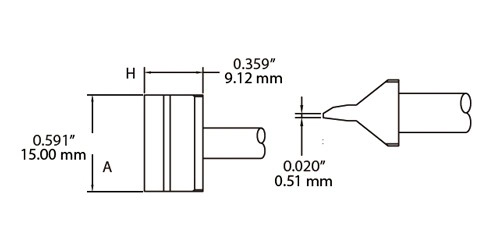

 | SMC-5BL0015H | 焊盤除錫用刀片型 |
| SMC-6BL0015H | ||
| SMC-7BL0015H | ||
| SMC-8BL0015H | ||
| SMC-9BL0015H | ||

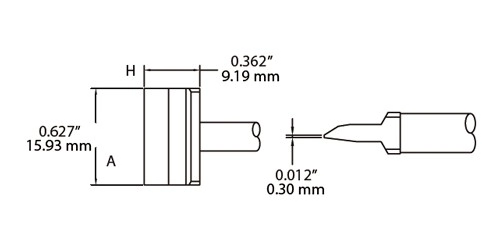

 | SMC-5BL0016S | 焊盤除錫用刀片型 A = 15.93 mm H = 9.19 mm |
| SMC-6BL0016S | ||
| SMC-7BL0016S | ||
| SMC-8BL0016S | ||
| SMC-9BL0016S | ||

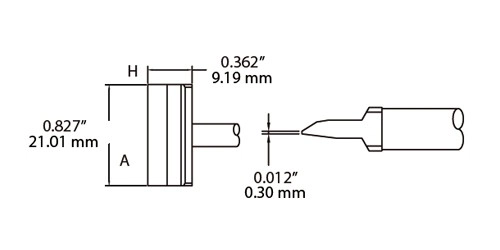

 | SMC-5BL0022S | 焊盤除錫用刀片型 |
| SMC-6BL0022S | ||
| SMC-7BL0022S | ||
| SMC-8BL0022S | ||
| SMC-9BL0022S | ||

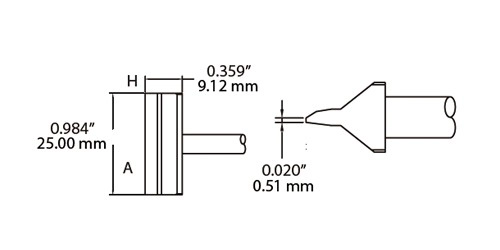

 | SMC-5BL0025H | 焊盤除錫用刀片型 |
| SMC-6BL0025H | ||
| SMC-7BL0025H | ||
| SMC-8BL0025H | ||
| SMC-9BL0025H | ||

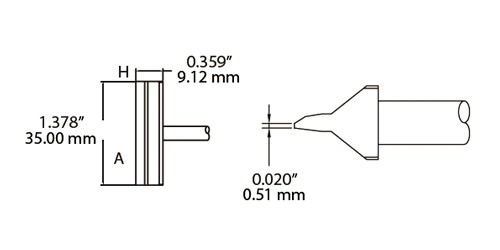

 | SMC-5BL0035H | 焊盤除錫用刀片型 |
| SMC-6BL0035H | ||
| SMC-7BL0035H | ||
| SMC-8BL0035H | ||
| SMC-9BL0035H |
| 產品圖示 | 型號 | 規格 |

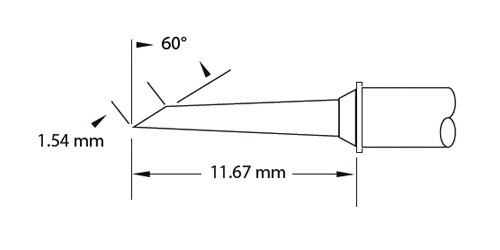

 | SMC-5HF6009S | 微型馬蹄 （斜面/長度）60°x 1.54 mm （直徑 x 長度）0.77 x 11.67 mm |
| SMC-6HF6009S | ||
| SMC-7HF6009S | ||
| SMC-8HF6009S | ||
| SMC-9HF6009S | ||

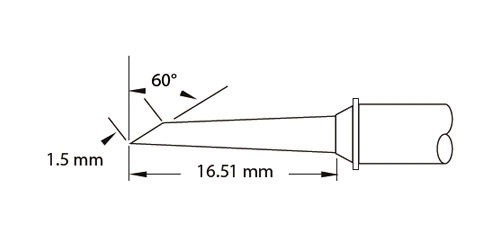

 | SMC-5HF6011S | 微型馬蹄 |
| SMC-6HF6011S | ||
| SMC-7HF6011S | ||
| SMC-8HF6011S | ||
| SMC-9HF6011S | ||

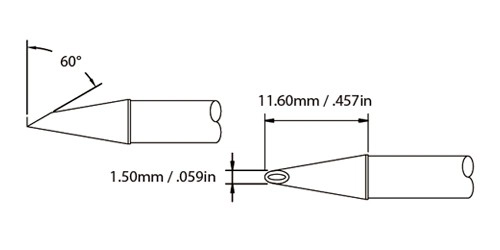

 | SMC-5HF0015V | 凹槽馬蹄型 （斜面/長度）60°x 3 mm （直徑 x 長度）1.5 x 11.6 mm |
| SMC-6HF0015V | ||
| SMC-7HF0015V | ||
| SMC-8HF0015V | ||
| SMC-9HF0015V | ||

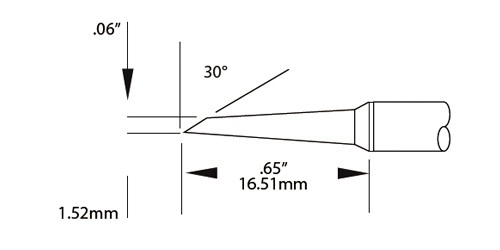

 | SMC-5HF6015S | 馬蹄型 |
| SMC-6HF6015S | ||
| SMC-7HF6015S | ||
| SMC-8HF6015S | ||
| SMC-9HF6015S | ||

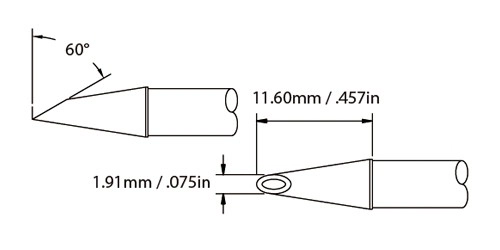

 | SMC-5HF0020V | 凹槽馬蹄型 |
| SMC-6HF0020V | ||
| SMC-7HF0020V | ||
| SMC-8HF0020V | ||
| SMC-9HF0020V | ||

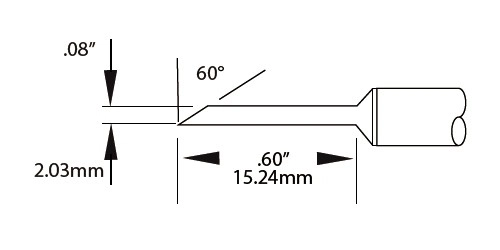

 | SMC-5HF6020S | 馬蹄型 |
| SMC-6HF6020S | ||
| SMC-7HF6020S | ||
| SMC-8HF6020S | ||
| SMC-9HF6020S | ||

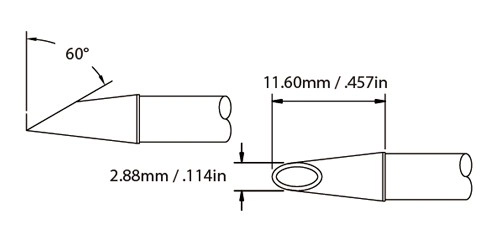

 | SMC-5HF0030V | 凹槽馬蹄型 |
| SMC-6HF0030V | ||
| SMC-7HF0030V | ||
| SMC-8HF0030V | ||
| SMC-9HF0030V | ||

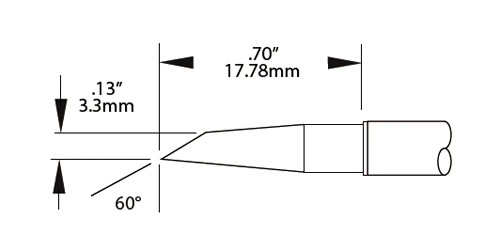

 | SMC-5HF6033S | 馬蹄型 |
| SMC-6HF6033S | ||
| SMC-7HF6033S | ||
| SMC-8HF6033S | ||
| SMC-9HF6033S |
| 產品圖示 | 型號 | 規格 |

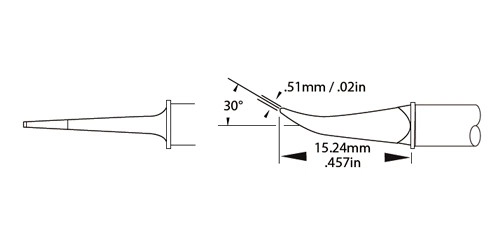

 | SMC-5HK0005S | 彎鉤型，用於對 J 型引線部件的觸點 進行精密拖焊和點對點焊接，彎曲 30° （直徑 x 長度）0.51 x 15.24 mm |
| SMC-6HK0005S | ||
| SMC-7HK0005S | ||
| SMC-8HK0005S | ||
| SMC-9HK0005S |
| 產品圖示 | 型號 | 規格 |

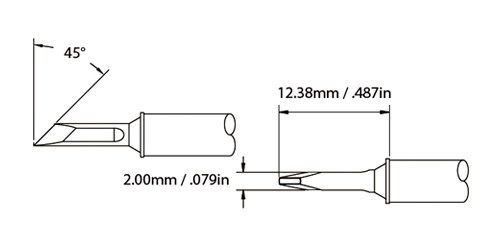

 | SMC-5KN0005S | 45° 角 上錫長度 2.03 mm （寬 x 長）2.0 x 12.38 mm |
| SMC-6KN0005S | ||
| SMC-7KN0005S | ||
| SMC-8KN0005S | ||
| SMC-9KN0005S | ||

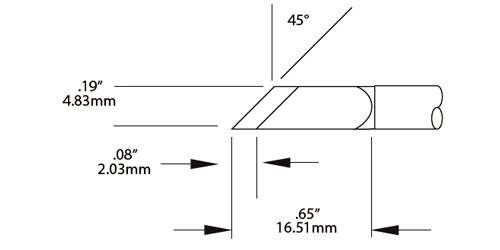

 | SMC-5KN0048S | 45° 角 |
| SMC-6KN0048S | ||
| SMC-7KN0048S | ||
| SMC-8KN0048S | ||
| SMC-9KN0048S | ||

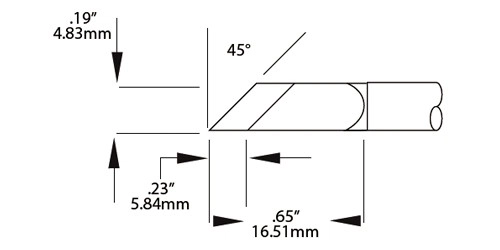

 | SMC-5KN0048W | 45° 角 上錫長度 5.84 mm （寬 x 長）4.83 x 16.51 mm |
| SMC-6KN0048W | ||
| SMC-7KN0048W | ||
| SMC-8KN0048W | ||
| SMC-9KN0048W |
