HTC 系列烙鐵頭

HTC 高熱能需求烙鐵頭適用於 Metcal MX-5200系統，設計針對高熱容量或高熱損 PCBA 應用，如多層板、大型接地銅箔、陶瓷基板等，強化發熱元件與傳熱效率，可迅速提供大量熱能至焊點，提升焊接效能與品質


左右滑動查看更多

Metcal HTC 系列烙鐵頭提供多種型式，以滿足不同焊接應用需求。

以下是一些常見的 Metcal HTC 烙鐵頭型式：

1. 鑿形 (Chisel)
  • 特色：寬大平面設計，熱量迅速導入焊點，適應高熱負載元件。
  • 用途：多層 PCB、大面積銅箔、散熱片焊接，LED、接地端焊點等高熱需求場合。
  • 範例型號：HTC-7CH0025S（2.5×8mm）

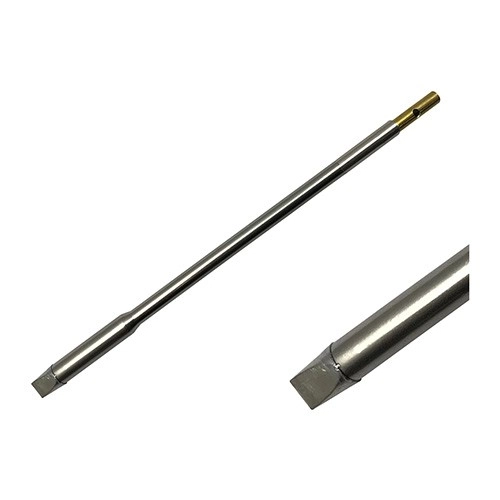

2. 超大鑿形 (Chisel)
  • 特色：極寬加厚設計，適合極高熱需求如大型接地、機構連接點加速焊接。
  • 用途：大功率裝置、厚銅母線、機箱接地大量焊錫作業。
  • 範例型號：HTC-7CH0053S（5.3×8.3mm）
３. V槽型 (V-Groove Chisel)
  • 特點：鑿面帶V型凹槽設計，有效固定連接器針腳，同時增強熱傳輸並可控制焊錫量。
  • 用途：PIN腳、接插件排針、線材端子等特殊高熱 PIN 焊接。
  • 範例型號：HTC-7VG0053S（5.3×8.3mm，槽1×4mm）
    4. 錐型 (Conical)
    • 特點：大直徑圓錐端設計，兼具集中熱量與高熱傳遞能力，適用於需兼顧精細和熱負載場景。
    • 用途：高熱量點焊、局部熱需求大之部件、特殊引腳精密焊接。
    • 範例型號：HTC-7CN0020S（直徑2×8.3mm）
    最高溫度CV系列MX系列應用
    775°F / 413°CHCV-7HTC-7
    最標準
    875°F / 468°CHCV-8HTC-8陶瓷和高熱需求
    950°F / 510°CHCV-9HTC-9
    產品圖示型號規格

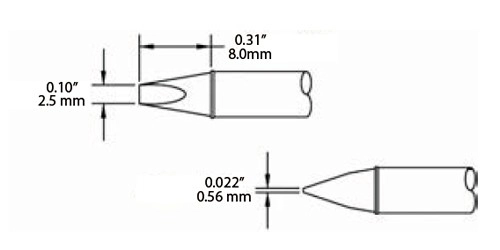

    HTC 系列烙鐵頭HTC-7CH0025S（寬 x 長）
    2.5 x 8.0 mm
    HTC-8CH0025S
    HTC-9CH0025S

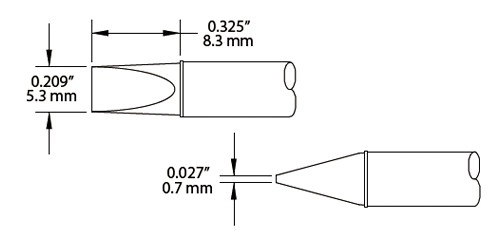

    HTC 系列烙鐵頭HTC-7CH0053S

    （寬 x 長）
    5.3 x 8.3 mm

    HTC-8CH0053S
    HTC-9CH0053S
    產品圖示型號規格

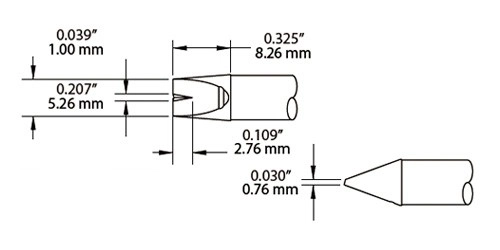

    HTC 系列烙鐵頭HTC-7VG0053S

    用於引腳焊接的 V 形槽鑿形
    槽（寬 x 長）1.0 x 4 mm
    （寬 x 長）2.5 x 8.3 mm

    HTC-8VG0053S
    HTC-9VG0053S
    產品圖示型號規格

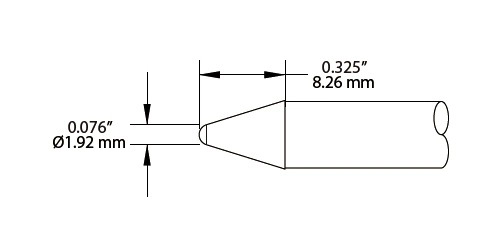

    HTC 系列烙鐵頭HTC-7CN0020S

    （直徑 x 長度）
    2 x 8.3 mm

    HTC-8CN0020S
    HTC-9CN0020S
