HCV 系列烙鐵頭
HCV 高熱能需求烙鐵頭適用於 Metcal MX-5200與CV-5200 系列系統，設計針對高熱容量或高熱損 PCBA 應用，如多層板、大型接地銅箔、陶瓷基板等，強化發熱元件與傳熱效率，可迅速提供大量熱能至焊點，提升焊接效能與品質
左右滑動查看更多
Metcal HCV 系列烙鐵頭提供多種型式，以滿足不同焊接應用需求。
以下是一些常見的 Metcal HCV 烙鐵頭型式：
1. 鑿形 (Chisel)
- 特色：寬大平面設計，熱量迅速導入焊點，適應高熱負載元件。
- 用途：多層 PCB、大面積銅箔、散熱片焊接，LED、接地端焊點等高熱需求場合。
- 範例型號：HCV-7CH0025S（2.5×8mm）
2. 超大鑿形 (Chisel)
- 特色：極寬加厚設計，適合極高熱需求如大型接地、機構連接點加速焊接。
- 用途：大功率裝置、厚銅母線、機箱接地大量焊錫作業。

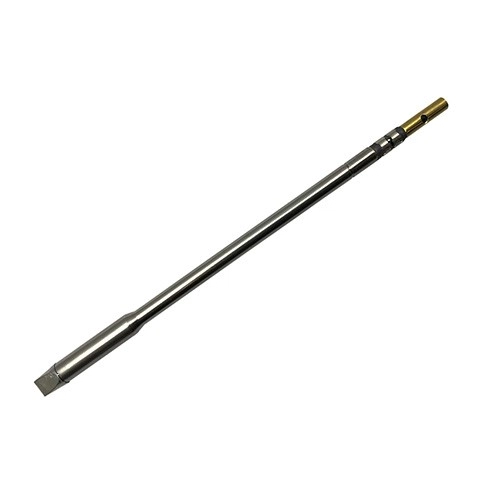

- 範例型號：HCV-7CH0053S（5.3×8.3mm）
- 特點：鑿面帶V型凹槽設計，有效固定連接器針腳，同時增強熱傳輸並可控制焊錫量。
- 用途：PIN腳、接插件排針、線材端子等特殊高熱 PIN 焊接。
- 範例型號：HCV-7VG0053S（5.3×8.3mm，槽1×4mm）
４. 刀形 (Knife)
- 特點：寬面刀片結構，適合拆焊或大面積錫料處理；高熱輸出，適合同時作用於多腳或大區塊。
- 用途：大型焊盤除錫、元件大面積拆裝。
- 範例型號：HCV-7BL0025S（25.0x9.1mm）
５. 圓錐型 (Conical)
- 特點：大直徑圓錐端設計，兼具集中熱量與高熱傳遞能力，適用於需兼顧精細和熱負載場景。
- 用途：高熱量點焊、局部熱需求大之部件、特殊引腳精密焊接。
- 範例型號：HCV-7CN0020S（直徑2×8.3mm）
| 最高溫度 | CV系列 | MX系列 | 應用 |
| 775°F / 413°C | HCV-7 | HTC-7 | 最標準 |
| 875°F / 468°C | HCV-8 | HTC-8 | 陶瓷和高熱需求 |
| 950°F / 510°C | HCV-9 | HTC-9 |
| 產品圖示 | 型號 | 規格 |

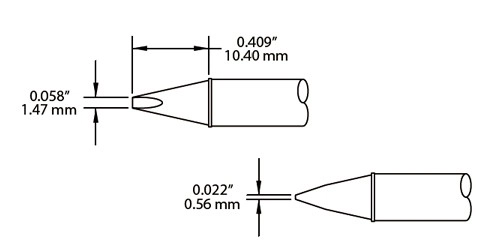

 | HCV-7CH0015S | （寬 x 長） 1.47 x 10.4 mm |
| HCV-8CH0015S | ||
| HCV-9CH0015S | ||

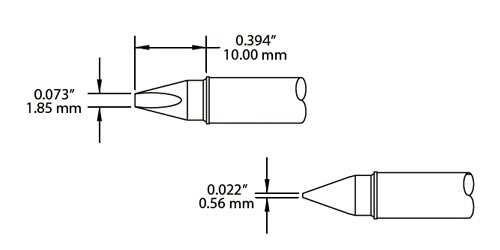

 | HCV-7CH0018S | （寬 x 長度） |
| HCV-8CH0018S | ||
| HCV-9CH0018S | ||

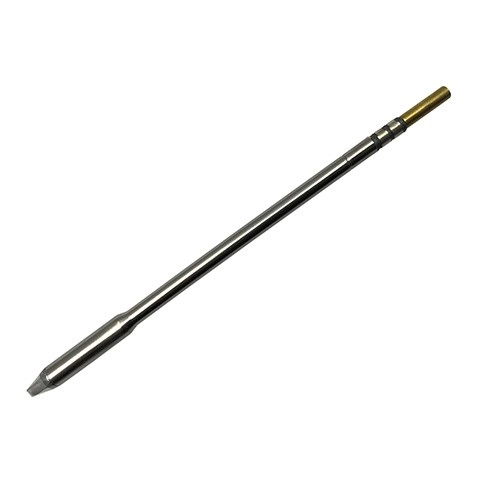

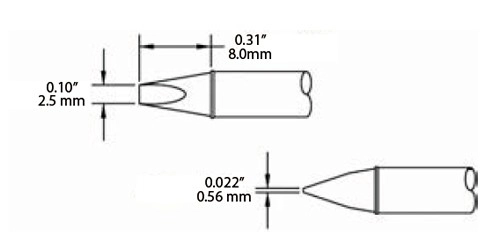

 | HCV-7CH0025S | （寬 x 長） 2.5 x 8.0 mm |
| HCV-8CH0025S | ||
| HCV-9CH0025S | ||

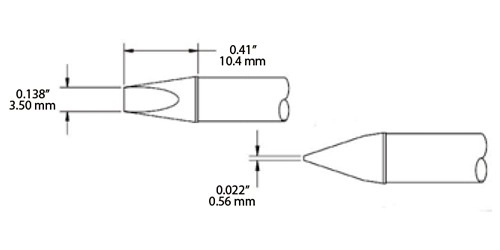

 | HCV-7CH0035S | （寬 x 長度） |
| HCV-8CH0035S | ||
| HCV-9CH0035S | ||

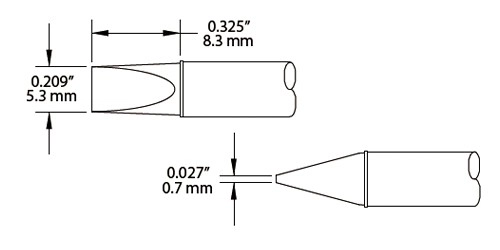

 | HCV-7CH0053S | （寬 x 長） |
| HCV-8CH0053S | ||
| HCV-9CH0053S | ||

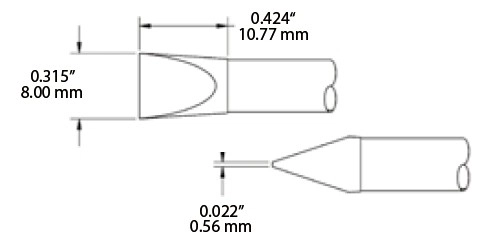

 | HCV-7CH0080S | （寬 x 長） 8.0 x 10.7 mm |
| HCV-8CH0080S | ||
| HCV-9CH0080S | ||

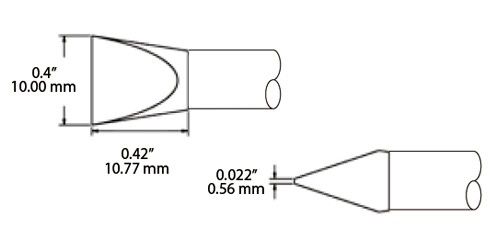

 | HCV-7CH0100S | （寬 x 長） 10.0 x 10.8 mm |
| HCV-8CH0100S | ||
| HCV-9CH0100S |
| 產品圖示 | 型號 | 規格 |

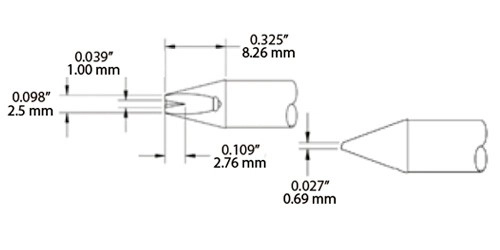

 | HCV-7VG0025S | 用於引腳焊接的 V 形槽鑿形 槽（寬 x 長）1.0 x 2.8 mm （寬 x 長）2.5 x 8.3 mm |
| HCV-8VG0025S | ||
| HCV-9VG0025S | ||

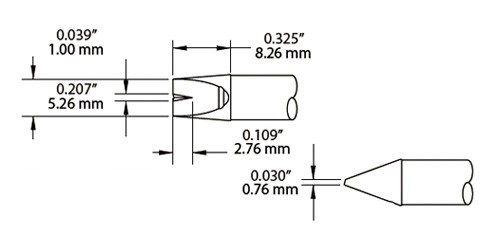

 | HCV-7VG0053S | 用於引腳焊接的 V 形槽鑿形 |
| HCV-8VG0053S | ||
| HCV-9VG0053S |
| 產品圖示 | 型號 | 規格 |

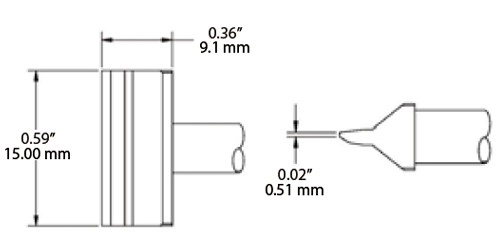

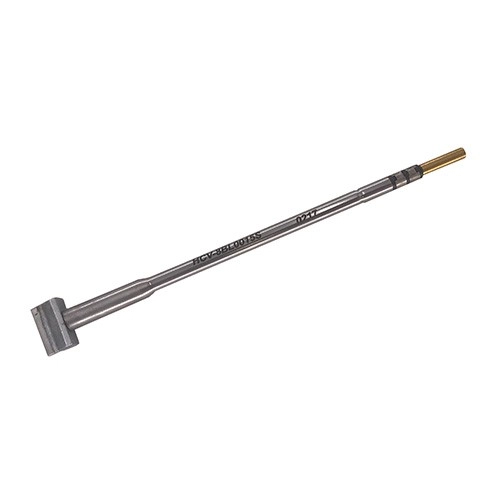

 | HCV-7BL0015S | （寬 x 長） 10.0 x 9.1 mm |
| HCV-8BL0015S | ||
| HCV-9BL0015S | ||

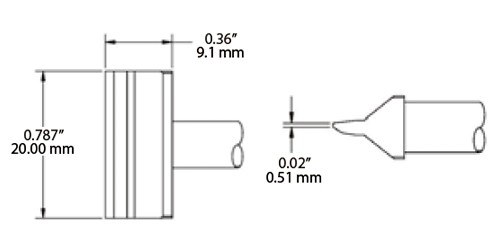

 | HCV-7BL0020S | （寬 x 長） |
| HCV-8BL0020S | ||
| HCV-9BL0020S | ||

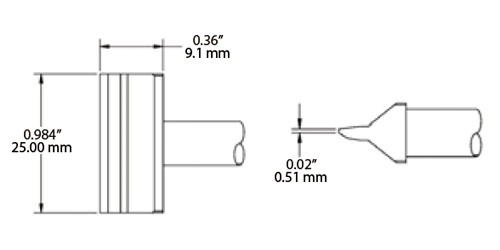

 | HCV-7BL0025S | （寬 x 長） 250.0 x 9.1 mm |
| HCV-8BL0025S | ||
| HCV-9BL0025S | ||

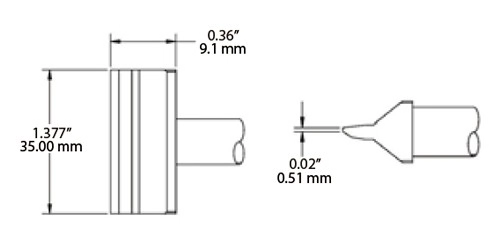

 | HCV-7BL0035S | （寬 x 長） |
| HCV-8BL0035S | ||
| HCV-9BL0035S |
| 產品圖示 | 型號 | 規格 |

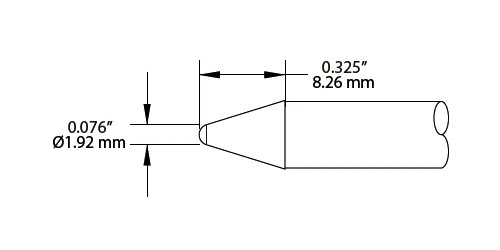

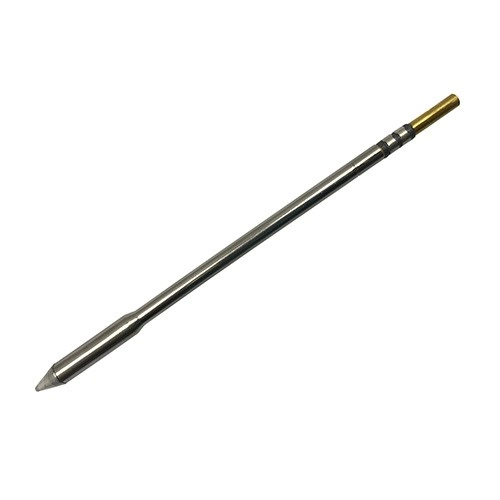

 | HCV-7CN0020S | 錐型 |
| HCV-8CN0020S | ||
| HCV-9CN0020S | ||

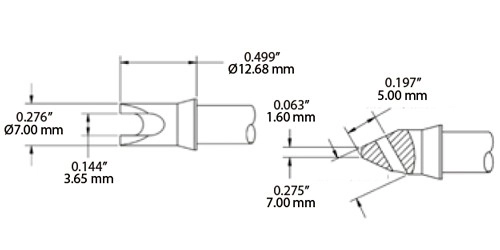

 | HCV-7SL0070S | 槽型 3.7 x 7.0 mm |
| HCV-8SL0070S | ||
| HCV-9SL0070S | ||

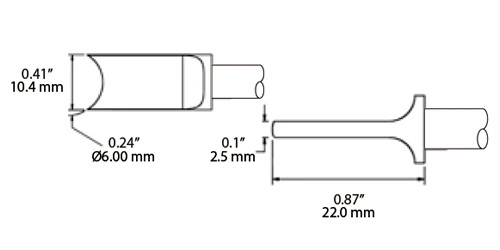

 | HCV-7BR0010S | 管型 |
| HCV-8BR0010S | ||
| HCV-9BR0010S |
