TE系列針頭

TE系列由不鏽鋼針管和雙螺旋聚丙烯(P.P.)針體所組成。分為一般針頭、45度與90度針頭,以因應不同需求。

 proimages/TE_Series/TE系列針頭-1.png

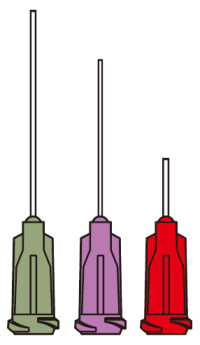

TE系列針頭規格表

規號 1/4"(6.35mm) 1/2"(12.7mm) 1"(25.4mm) 1-1/2"(38.1mm)
14   TE714050-1000 TE714100-1000 TE714150-1000
15   TE715050-1000 TE715100-1000 TE715150-1000
18 TE718025-1000 TE718050-1000 TE718100-1000 TE718150-1000
20 TE720025-1000 TE720050-1000 TE720100-1000 TE720150-1000
21 TE721025-1000 TE721050-1000 TE721100-1000 TE721150-1000
22 TE722025-1000 TE722050-1000 TE722100-1000 TE722150-1000
23 TE723025-1000 TE723050-1000 TE723100-1000 TE723150-1000
25 TE725025-1000 TE725050-1000
27 TE727025-1000 TE727050-1000
30 TE730025-1000 TE730050-1000
32 TE732025-1000
34 TE734025-1000

 proimages/TE_Series/TE系列針頭-2.png

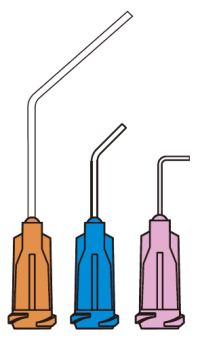

TE系列彎針頭規格表

規號 1/2"(12.7mm) 1-1/2"(38.1mm)
  90度 45度 45度
14 TE714050B90PK TE714050B45PK TE714150B45PK
15 TE715050B90PK TE715050B45PK
18 TE718050B90PK TE718050B45PK TE718150B45PK
20 TE720050B90PK TE720050B45PK
21 TE721050B90PK TE721050B45PK TE721150B45PK
22 TE722050B90PK TE722050B45PK
23 TE723050B90PK TE723050B45PK
25 TE725050B90PK TE725050B45PK
27 TE727050B90PK TE727050B45PK
30 TE730050B90PK TE730050B45PK



顏色編碼與規格編號

用於TE系列和TE系列彎曲針頭

  顏色 規格編號 I.D.(吋) I.D.(毫米)
  橄欖綠 14 0.063 1.600
  琥珀色 15 0.054 1.371
  綠色 18 0.033 0.838
  粉紅色 20 0.024 0.610
  紫色 21 0.020 0.508
  藍色 22 0.016 0.406
  橘色 23 0.013 0.330
  紅色 25 0.010 0.254
  透明色 27 0.008 0.203
  淡紫色 30 0.006 0.152
  黃色 32 0.004 0.102
  黃綠色 34 0.0037 0.095
