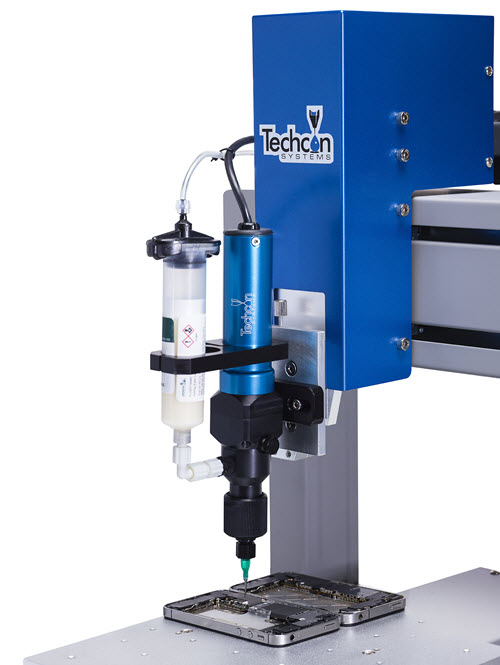

高精度螺桿閥 TS8100 系列
產品描述
- TS8100 PC泵是基於Progressive Cavity（PC）技術設計的連續容積泵容量分配器。採用特殊的定子和轉子設計，可提供準確一致的分配輸出。該泵可以分配各種流體，從低粘度塗料到高粘度潤滑脂。
- TS8100上的轉動轉子將流體通過定子的流體室移動到密封的空腔中，以產生體積流體流動，不會改變流體的形狀或大小。由於PC泵獨特的點膠技術，可實現±1％的精度和可重複性。
- 典型應用包括PCBA元件底部填充、包封和灌封、向汽車零部件施加潤滑油，以及點塗焊膏和焊劑。
產品特色
- 體積，正位移
- 精準度與可重複性最高可達±1％
- 任何粘度流體皆不會產生垂滴
- 與研磨材料相容
- 不會損壞或破壞填充物
- 易於清潔
產品規格
| 型號 | TS8100-100 | TS8100-200 | TS8100-300 |
|---|---|---|---|
| 流體入口端口(Fluid Inlet Port) | ⅛'' NPT female | ||
| 流體出口端口(Fluid Outlet Port) | Luer taper and cap | ||
| 馬達電壓(Motor) | 24 V DC | ||
|
每次旋轉分配量 |
平均 0.012ml | 平均 0.047ml | 平均 0.070ml |
| 流量(Flow Rate) | 0.15 – 1.04 ml/min | 0.47 – 4.46 ml/min | 0.74 – 6.7 ml/min |
| 最小出膠量 (Min. Dispense Amount) |
0.001ml | 0.004ml | 0.0068ml |
| 絕對精度(Precision ± Absolute) | ± 1% * [ 1 ] | ||
|
最大流體壓力(Self-Sealing) |
2 bar (30 psi) * [ 2 ] | ||
| 直接掛載物料儲存器 (Direct Mount) |
3 – 55ml Syringe | ||
| 安裝端口(Mounting Port) | M5 | ||
| 流體粘度範圍(Viscosity Range) | 1 – 300,000cps | ||
| 接液部件(Wetted Parts) | Acetal, SS*, PFE*, UHMWPE* | ||
| 尺寸(Size) | 205.7mm x 34mm | ||
| 重量(Weight) | 380g | ||
* [1]體積分配作為每轉完整的絕對偏差，也取決於分配液。
* [2]粘度為1000 Cps或更低的液體。對於300K Cps的粘度流體，泵可以處理高達5.5 bar（80 psi）的壓力。
