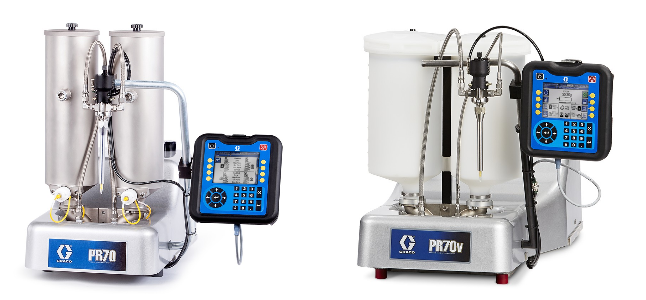

proimages/Graco/PR70+PR70V.png

雙液型高流量點膠機
PR70 /PR70V



PR70─您可以信賴的技術

PR70固定配比系統適用於灌封、墊封、密原、封裝及注射器針筒分裝等工藝,能精確地計量、混合和分配中低黏度雙組份材料,所有的需求特性都集中在一個模塊化的設計裡。



PR70─您可以信賴的技術

PR70固定配比系統適用於灌封、墊封、密原、封裝及注射器針筒分裝等工藝,能精確地計量、混合和分配中低黏度雙組份材料,所有的需求特性都集中在一個模塊化的設計裡。



可靠性和耐久性,使系統性能得到最佳的展現

  • 鑄造泵體,進一步改善密封對位。
  • Chromex TM軸和Severe Duty TM缸體,結合不鏽鋼接頭,確保了泵的壽命更長,並且不會腐蝕。
  • 專為延長壽命和方便更換部件而設計的軸密封。
  • 依據您的生產週期,預防性維護計時器定制維護計畫。
  • 線性推力軸承避免活塞側向裝入,實現了最佳的密封壽命和性能。



可處理困難材料的性能和精度

  • 不鏽鋼設計降低了材料不相容的機率。
  • 正壓活塞泵確保配比精度達到±1﹪。
  • 通過線性傳感器對活塞速度進行監控,提供了對配比的保證,同時減少了碎屑和重工工序。
  • 出膠量範圍可從2cc到70cc。
  • 配比範圍可從1:1到12:1。



快速的系統培訓,更短的平時修理時間

  • 標準的電子控制,允許以g為單位數字化輸入膠量。
  • 易於設置的內置清洗定時器,確保系統和生產良好運行。
  • 具有內建自行診斷功能的Graco控制系統模塊,可以實現快速故障檢修。
  • 模塊化的設計則消除了點對點接線的必要ー快速的電路板更換就系統恢復運行。



配比可根據不同應用而變化

PR70V專為可變比點膠而開發,是一種可變比的計量、混合和分配系統,用於處理各種各樣的雙組份材料配方。

  • 配比從1:1到24:1之間,性能卓越。
  • 經驗証的比例精度達±1﹪。
  • 用途廣泛ー非常適合於最高70cc出膠量的應用。
  • 改進的泵設計延長了密封件壽命,減少了維護需要。
  • 多層次的用戶界面可為您的應用提供最佳支持。



易於使用的界面

Graco控制系統

PR70和PR70V分配系統具有基於Graco控制系統的直觀用戶界面以及模塊化的處弓控制組件系統,採用Graco控制系統的產品可跨工廠提供類似的界面功能,並能簡化培訓流程,由於內建的故障檢修工具以及簡單、模塊化的零部件更換,使得維護和維修也變得更容易。



高級顯示模塊

當升級到高級顯示模塊時,可以獲得額外的功能,能夠在生產區完成更多功能,高級顯示模塊能夠實現以下擴展功能:

  • 循環功能。
  • 可編程出膠量和序列ー多達50種不同的出膠量和七個序列。
  • 集成的加熱器控制裝置。
  • 更大、更亮的彩色屏幕能更方便地觀察和使用系統。
  • 鍵盤輸入功能使得編程更容易,並能縮短操作人員培訓時間。



產品規格



PR70 / PR70V

計量缸有效面積 0.124 – 1.49 in² (80 – 960 mm²) per side
小型汽缸有效面積 7.07 in² (4560 mm²)
大型汽缸有效面積 15.9 in² (10260 mm²)
最大沖程 1.50 in (38.1 mm)
最小沖程 0.23 in (5.8 mm)
單個循環體積 0.12 – 4.3 in³ (2 – 70cc)
每升(0.26加侖)的泵循環 500 – 14.3
配比(固定) 1:1 – 12:1具體取決於所選定量缸
配比(可變) 1:1 – 24:1具體取決於所選定量缸
最大流體工作壓力 3,000 psi (207 bar , 20.7 Mpa)
最大空氣輸入壓力 100 psi (7 bar , 0.7 Mpa)
最大循環次數 30 rpm
最高操作溫度 70℃ (160℉) 尼龍活塞
  50℃ (120℉)UHMWPE活塞或PE桶
空氣入口尺寸 1/4 NPT (f)
泵的流體出口尺寸 軟管 3/16 in (4.8 mm) 1/4 in (6.4 mm) 3/8 in (9.5 mm) 1/2 in (12.7 mm) 3/4 in (19.1 mm)
  注嘴 -03 JIC -04 JIC -06 JIC -08 JIC -12 JIC
潤濕部件 303 / 304、17 – 4PH、硬鉻、Chromex ™、碳化物、防化學物O型環、PTFE、尼龍、UHMWPE
PR70重量 120 lb (55 kg) 一般附帶有兩個7.5L桶
  330 lb (150 kg) 一般附帶有兩個60L桶
PR70V重量 160 lb (73 kg) 一般附帶有兩個7.5L桶
  370 lb (168 kg) 一般附帶有兩個60L桶
壓縮空氣 一般 < 10 scfm (隨著循環時間的變化而變化)
電功率 80瓦的機器:100 – 240V,50 / 60 Hz單相
  最大10千瓦的機器:208 – 240V,50 / 60 Hz單相
  機載混合管:120V 或 240V,50 / 60 Hz單相
