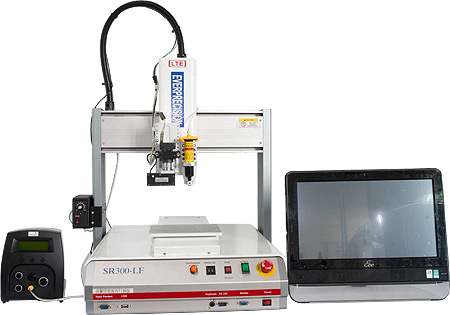

CCD自動視覺對位系統



proimages/Dispenser_Controller/ccd.jpg

機台特色

  • 針頭更換後可以視覺方式校正位置。
  • 支援中文、英文,可輸入對應字碼支援各國語言。
  • 生產管理有效記錄,提高生產效能,減少人為疏失。
  • 搭載高性能CCD視覺系統,可路徑預覽及自動辨識對位,大幅提高精準度。
  • 微軟視窗介面,程式編輯人性化,操作簡單易學,可直接支援AutoCAD DXF圖檔轉換點膠路徑。
  • 可依據不同的工件,選擇搭配合適的LED光源進行打光照明。
  • 可選配工作影像同步監測系統、針頭高度偵測系統、工件高度偵測系統及膠量檢查量測功能(斷膠、膠量不足、膠量太多…等)。



相關規格

  1. 點膠機自動視覺對位軟體
  2. 電腦系統
    OS:Windows XP
    Panel:15.6” w/ Touch Memory:1 GB RAM
  3. 影像擷取系統
    MV USB 彩色CCD
    最高解析度:35萬畫素 擷取速度:60張/秒 (Max.)
  4. 白光LED超廣角環形光源 (可選配其他光源)
  5. 顯微物鏡 -「4X」
  6. CCD轉接環 (20mm×1、40mm×1、60mm×1)
  7. CCD相關固定座組



功能說明

  1. 軟體功能:
    • 點膠程式撰寫
    • 自動視覺定位及補償
    • DXF檔案轉換點膠路徑
    • 可外接控制UV燈及真空吸盤裝置
  2. 操作介面螢
    • 幕觸控式操作+鍵盤&滑鼠操作
    • 教導盒操作
  3. 視覺定位精度:約±0.01mm (依據實際使用鏡頭倍率而定)
  4. 視覺標記數量:20組
  5. 視覺檢查異常警示:軟體自動顯示 (異常時不執行點膠工作)
  6. 軟體語言:中文
