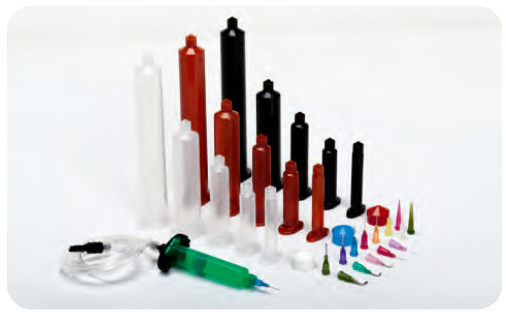

700系列針頭、針筒、活塞等耗材簡介

我們的700系列高級組件不含矽脂和氯化物,而且設計成可搭配工業標準設備。700系列組件可確保精確性、重複性和生產力。


700系列針筒

供應三種不同顏色:最常用的透明色,提供UV可見光阻擋(最高520nm)保護,但可看見筒內材料的琥珀色;和阻擋所有光線的黑色。
尺寸 透明色 琥珀色 黑色
3cc 7030LL1N-1000 7030LL1D-1000 7030LL1B-1000
5cc 7050LL1N-1000 7050LL1D-1000 7050LL1B-1000
10cc 7100LL1N-1000 7100LL1D-1000 7100LL1B-1000
30cc 7300LL1N-500 7300LL1D-500 7300LL1B-500
55cc 7550LL1N-250 7550LL1D-250 7550LL1B-250

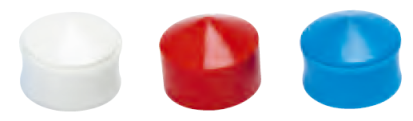

700系列空氣動力活塞

活塞將壓力均分至流體中,實施點膠一致性。點膠時,密封活塞將清潔針筒壁防止滴膠,減少膠材浪費。最大工作壓力為100PS(6.9bar)

  1. "Easy Flow"低摩擦活塞(藍色)適用於一般應用,保證在點膠時針筒壁不會有殘膠。
  2. 刮刀型活塞(白色)間隙較小,適用於低、中黏度流體,或TS700系列手動膠槍等設備,防止流體從兩邊露出。
  3. 直壁式活塞(紅色)適用於高黏度產品。
尺寸 刮刀活塞(白色) 直壁式活塞(紅色) 低摩擦活塞(藍色)
3cc 7030009W-1000 7030006R-1000 7030007BL-1000
5cc 7050009W-1000 7050006R-1000 7050007BL-1000
10cc 7100009W-1000 7100006R-1000 7100007BL-1000
30cc-55cc 7300009W-1000 7300006R-1000 7300007BL-1000

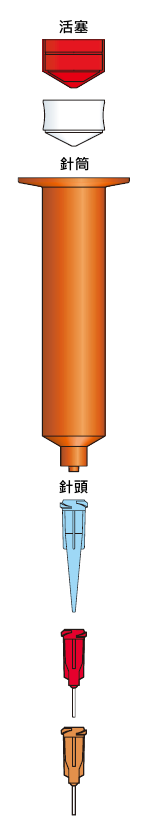

700系列針筒組


為了您的方便,這些針筒和活塞配置在一起,不須另外置入活塞。
尺寸 透明色 琥珀色 黑色
3cc 7030LL1NW-1000 7030LL1DW-1000 7030LL1BW-1000
5cc 7050LL1NW-1000 7050LL1DW-1000 7050LL1BW-1000
10cc 7100LL1NW-1000 7100LL1DW-1000 7100LL1BW-1000
30cc 7300LL1NW-500 7300LL1DW-500 7300LL1BW-500
55cc 7550LL1NW-250 7550LL1DW-250 7550LL1BW-250

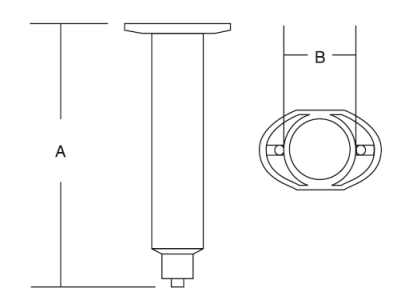

700系列針筒尺寸


容量 整體長度 外徑
  A英吋/毫米 B英吋/毫米
3cc 2.96/75.18 0.46/11.56
5cc 2.83/71.9 0.59/11.49
10cc 3.58/90.9 0.72/18.29
30cc 4.66/118.36 0.99/25.15
55cc 6.91/175.51 1.01/25.65


700系列頭塞
設計用來在儲存和運送期間密封針筒出膠口。適合所有的針筒尺寸。
料號 品名
7015LL-1000 700 雙螺旋頭塞,橘色
TE7015LB-1000 700 雙螺旋頭塞,黑色

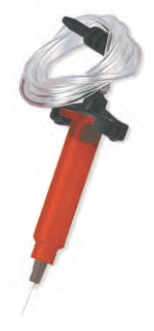

700系列套頭組件

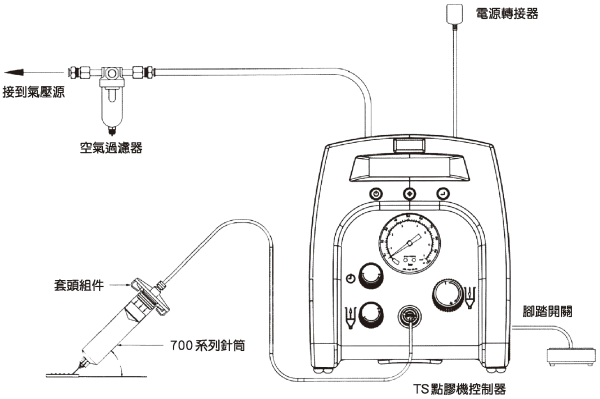

套頭組件連接在時間/壓力控制器和針筒之間。這些組件提供有防止意外點膠的安全連接。供應有3或6呎管。包含有O型環,軟管和公接頭。
尺寸 3’軟管

6’軟管

不含軟管
3cc 70303RHB 70306RHB 70300RHR
5cc 70503RHB 70506RHB 70500RHR
10cc 71003RHB 71006RHB 71000RHR
30/50cc 73003RHB 73006RHB 73000RHR

套頭組件上可更換O型環
針筒套頭
尺寸 EPR O型環 Viton O型環
3cc P3015EPK P3019VPK
5cc P3016EPK P3020VPK
10cc P3017EPK P3021VPK
30/50cc P3018EPK P3022VPK

700系列後蓋
設計來密封針筒的後蓋,以確保儲存和運送期間不會有汙染物進入和材料接觸。
尺寸 後蓋
3cc 703000CB-1000
5cc 705000CB-1000
10cc 710000CB-1000
30/50cc 730000CB-1000

700系列手動點膠槍
輕量級手動點膠槍,提供中/高黏度產品的優良控制。
尺寸 手動點膠槍
10cc TS710SG
30cc TS730SG



700系列 手指觸動開關總成
用於Techcon點膠機和膠筒的手控開關,可以取代腳踏踏板。使用手指即可控制。
料號 說明
DX9010 TS系列分配器指動開關總成
