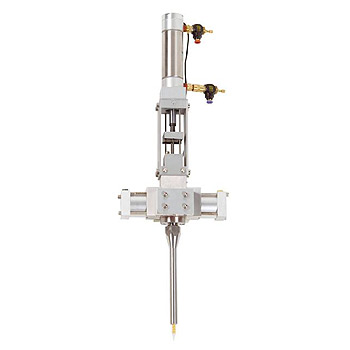

雙液型精密微量計量閥
PD44適用於精密微量的分配



卓越的性能

PD44閥專用於控制少量出膠(0.005到5.0cc),水稀材料到糊狀黏稠材質。 計量桿和精密加工的密封件緊密配合,從而增加密封件的壽命,在桿式泵出口和靜態混合管入口之間沒有材料軟管,從而消除了因軟管膨脹或收縮而造成的配比或點膠量的誤差。



產品特性

  • 專門設計,適用於雙組份材料的精確分配,包括環氧樹脂、聚氨脂、硅膠及大多數反憗性樹脂體系等。
  • 改進的低黏度閥桿設計。
  • 桿式容積式計量。
  • 精確配比和點膠量重複性能。
  • 閥內材料無硬化的潛在可能,也無須清洗。



工作原理

注入靜態混合棒之前,材料保持不接觸;PD44專利閥的特點是配備具有平衡特性的輸入/輸出閥桿組件,當它從填料位轉向分配位時,材料不會排出,該特性可使“A”和“B”組分的供料壓力在填料填料期間達到1200 psi,在此期間材料與混合棒輸入口完全分隔,當它轉向分配位時,利用桿式容積計量技術,將“A”和“B”組分的精確用量注入到拋棄型混合棒之中。

填料 位移 分配
閥桿右移 平衡的閥桿組件移向分配位 計量桿下移
  1. 材料進料口開啟。
  2. 通過加壓供料系統使材料進入計量腔。
  3. 出口處於閉鎖狀態。
  4. 計量桿退回到精密設定位,該設定位用於確定各材料的點膠量。
  1. 通向混合棒的材料通道開啟。
  2. 材料進料口閉鎖。
  3. 計量桿保持在收縮位。
  1. A和B組分材料同時從計量腔分配到拋棄型混合棒。
  2. A和B組分材料以預定配比分配,分配行程結束時,計量桿和閥桿組件移回到填料位。

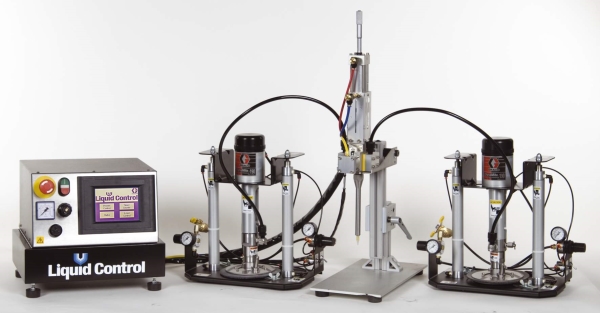

供料系統

管座式供料系統,通過在壓力容器中放入不同規格的管座,將中低黏度的材料輸送到PD44閥,直接從大桶中輸送中低黏度材料,需使用桶式及筒式柱塞、輸送泵和軟管,料桶可使用不同規格的料筒輸送中低黏度材料到PD44閥。

雙液型精密微量計量閥



產品規格



PD44
配比範圍 體積比為1:1至25:1,取決於所選計量桿的規格
出膠量範圍 出膠量範圍為0.005至5.0cc,取決於所選計量桿的規格
出膠速度 氣動閥最高60次/分鐘
  最高頻率取決於行程長度、計量桿規格、材料黏度、混合器、所用點膠針頭和點膠工件所產生的任何背壓和流量限制
混合棒 拋棄型Posimixer的規格涵蓋1/8英吋(3.175 mm)至3/8英吋(9.525 mm)的直徑範圍,並有不同數量的內芯供選擇
  它們能充份混合大多數活性樹脂系統,對於有特殊要求的混合棒,可通過實驗室測試給予確定。
尺寸 主機:(W) 192 mm * (L) 105 mm * (H) 381 mm
  (W) 7 – 9/16 英吋 * (L) 4 – 1/8 英吋 * (H) 15 英吋
  混合棒:增加到 (H) 14 3/4 英吋(375 mm)    高度4英吋(100 mm)
  氣動閥控制器:(W) 15英吋(381 mm) * (D) 12英吋(305 mm) * (H) 13英吋(330 mm)
  電動閥控制器:(W) 20英吋(508 mm) * (D) 8英吋(203 mm) * (H) 20英吋(508 mm)
重量 PD44閥單機:14磅(6.35 kg)至15磅(6.80 kg),取決於驅動器
  台式PD44和控制裝置:50磅(22.68 kg)至75磅(34.02 kg),取決於選項
工作需求 標準工業壓縮空氣源
  壓力80 psi (5.62 kg/cm2)時,0.1 (0.0028 m/min) 到 2.58 CFM (0.07 m/min)
  電源 120 / 240V,50 / 60 Hz
