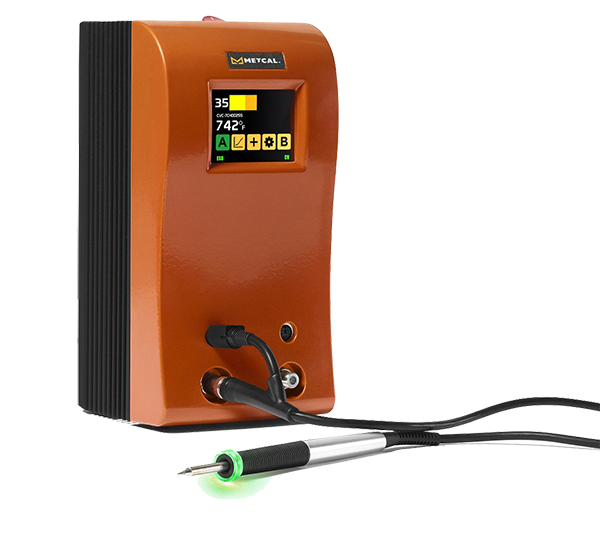

CV-5200 系列 Connection Validation™ 焊台

Metcal 焊台通過 SmartHeat® 技術已經引領手工焊接技術35年了。
SmartHeat可以感知熱負荷,並可立即將電源按需直接傳送到焊點。
嵌入式自調節加熱器根據焊點的要求提供合適的功率。這提供了快速,安全和可重複的過程,無需校準。

金屬間化合物的厚度在形成焊點時是關鍵的。連接驗證(CV)通過計算金屬間化合物形成來評估焊點的質量,並向操作員提供閉環反饋。CV通過集成在手持件中的LED燈環向操作員提供反饋。它涉及與焊接活動有關的變量的風險,並消除了操作員手中良好焊點的成功和失敗確定。CV補充了操作者通過引入評估焊點質量的客觀方法來判斷焊點質量的技能。這種系統和客觀的方法提供了重複性和焊接過程的可測量標準。



特色與優點

•SmartHeat電源點播技術
•專利連接驗證IMC形成技術
•2.8“彩色觸摸屏,粗體圖形
•通訊端口,用於過程跟踪數據和固件圖形
•尖端溫度顯示精確
•集成淨功率計和功率圖
•專利的芯片式芯片技術
 °閉環雙向通信
 °存儲和記錄墨盒屬性
 °提供可追溯性信息
 °保護不合格墨盒的電源
 °向後兼容MX系列電源
•密碼保護



系统配置

CV-5210焊台包括:
CV電源主機
CV-H1-AV:焊接手柄
MXW-W1AV:手柄支架



系统配置

CV-5210 電源主機
工作環境溫度 10 — 40°C
最高外殼溫度 55°C
輸入線路電壓 100 - 240 VAC ,接地電路
輸入線路頻率 50/60 Hz
額定功率消耗 125W
輸出功率 最高為 80 瓦
輸出頻率 13.56 MHz
加熱方式 電磁感應
顯示 2.8" 彩色FTF液晶觸控螢幕
    分辨率 320*240 RGB
   尺寸 2.8吋
     有效面積 43.20 x 57.60 毫米
通訊接口數量 一個
通訊接口類型 USB
供電電源尺寸
(寬 x 直徑 x 高)
12.1 cm (4.8") x 13.0 cm (5.1") x 23.5 cm (9.3"),
電源主機重量(KG) 3.35
認證/標識 cTUVus, CE
烙鐵頭對地電位差 < 2mV
烙鐵頭對地電阻 < 2 ohms
閒置溫度穩定性 在靜止空氣中 ± 1.1°C
烙鐵頭溫度精度 符合或高於IPCJ-STD-001標準
手柄電纜長度 長=182 釐米 (72 英寸),防燒灼,ESD 靜電防護安全認證
手柄接頭
     射頻接頭 F型功率接頭
       LED電源接頭 6芯DIN接頭
工作 單通道或者動態雙通道同時工作
韌體升級 通過電源主機USB端與PC端連接並進行韌體升級

* RF SmartHeat® 技術提供更大功率。
