熱融系統壓力盤供膠機

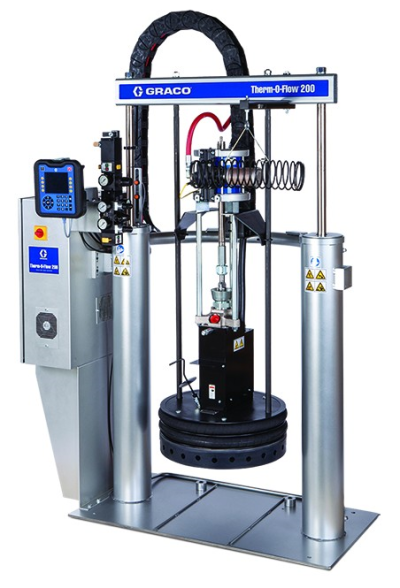

熱融系統壓力盤供膠機 TOF (Therm-O-Flow)
市場上最先進的技術
由於熔膠率比競爭對手高至少60﹪,Graco® Therm-O-Flow熱溶膠系統一次又一次的贏得競爭,實際上Therm-O-Flow是市場上表現最佳的工業級熱熔膠系統。
Therm-O-Flow領先的溫度控制幾乎消除了溫度過熱現象,帶來更好的接著劑品質,並減少了由於損壞材料造成的重工工序,Graco提供完整的Therm-O-Flow熱熔膠系統產品線ー每種產品都是根據您的特定應用配置。
提高加工效率
- 使用串聯裝置,自動電力切換,減少停機時間。
- 當需要更換桶時,低位或底部傳感器會發出訊號。
- 快速更換泵密封件,維修更加快速簡便。
- 提供全新壽命更長的密封盒,用於磨損性材料。
- 加熱壓盤帶有鑲鑄的加熱器,無需更換並提供終身保固。
- 材料累加器讓預防性維修計畫變得簡單。
- 泵喉部密封和板密封是Therm-O-Flow上唯一的磨損元件,可在一小時內進行更換。
- 通過自診斷可採取預測及預防性維護策略,提高操作可靠性。
減少能源成本
- 生產間歇進行降溫,以節省能源並防止材料碳化。
- 閒時關閉,節省能源成本防止材料碳化。
支持環保倡儀
- 一旦元件故障,內置空打控制裝置自動關閉供料系統。
- 安靜的低噪音NXT空氣馬達在87分貝左右運行,而其他品牌馬達噪音高達103分貝。
技術優勢
串聯運行,可提高加工效率:配置的Therm-O-Flow System系統以串聯形式運行,提高生產率,增加正常運行時間。
- 自動電力切換減少停機時間:在需要換桶前,可獲得雙倍材料流量。
- 不用停止生產時間來更換桶。
- 兩套系統只需要一個介面。
- 可提高多種串聯組合:
- 兩台 Therm-O-Flow 200 設備
- 一台 Therm-O-Flow 200 搭配一台 Therm-O-Flow 20
- 兩台 Therm-O-Flow 20 設備
- 兩台 Therm-O-Flow 20/Mini-5設備
高輸出量,可提高生產能力:高熔膠率結合大量加熱區和高壓力,帶來更高的生產力和性能。
- 允許使用多個軟管和分配器。
- 長軟管和下降距離。
- 高流速:可處理高黏度材料。
支援預測診斷
- 自行診斷功能能夠擁有先進的預測和預防性維護測量,讓生產進度、安排維護平順進行。
持久耐用的NXT技術
- 實驗證明NXT空氣馬達比其前身Graco® King耐用達10倍。
- NXT空氣馬達是市場上技術最高的空氣馬達。
- 機體外殼堅固,不易生銹或凹陷。
- 採用模組化設計,易於維護。
易於使用

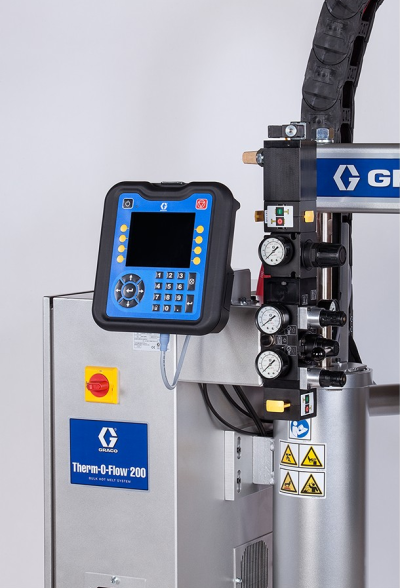

- 大面積的圖型介面直接標示,讓使用者操作簡單且使用容易,減少了培訓時間,提高了設備利用率。
- 單方控制和使用。
- 易於維護:分離氣動和電動控制 / 快速電氣連接。
產品規格
| Therm-O-Flow 200 | Therm-O-Flow 20 | Therm-O-Flow 20/Mini-5 |
---|---|---|---|
容積泵有效面積 | 1.24 in2 (8 cm2) | 1.24 in2 (8 cm2) | 0.884 in2 (5.7 cm2) |
每循環流量 | 11.7 in3 (192 cm3) | 11.7 in3 (192 cm3) | 3.5 in3 (57.4 cm3) |
每1加侖(3.8升)泵循環 | 21 | 21 | 66 |
60 cpm時的流體流量 | 2.8 U.S. gpm (10.6 lpm) | 2.8 U.S. gpm (10.6 lpm) | 0.9 U.S. gpm (3.41 lpm) |
最大流體工作壓力 | |||
T15 | 1,800 psi (124 bar , 12.4 Mpa) | ||
T23 | 2,300 psi (159 bar , 15.9 Mpa) | 2,300 psi (159 bar , 15.9 Mpa) | |
T36 | 3,000 psi (207 bar , 20.7 Mpa) | 3,000 psi (207 bar , 20.7 Mpa) | |
T70 | 3,000 psi (207 bar , 20.7 Mpa) | 3,000 psi (207 bar , 20.7 Mpa) | |
最大進氣壓力 | |||
T15 | 100 psi (7 bar , 0.7 Mpa) | ||
T23 | 100 psi (7 bar , 0.7 Mpa) | 100 psi (7 bar , 0.7 Mpa) | |
T36 | 82 psi (5.7 bar , 0.57 Mpa) | 82 psi (5.7 bar , 0.57 Mpa) | |
T70 | 43 psi (2.9 bar , 0.29 Mpa) | 43 psi (2.9 bar , 0.29 Mpa) | |
最大泵運行溫度 | 400℉ (204oC) | 400℉ (204oC) | 400℉ (204oC) |
空氣馬達活塞有效面積 | |||
T15 | 14 in2 (90 cm2) | ||
T23 | 28.5 in2 (183.9 cm2) | 28.5 in2 (183.9 cm2) | |
T36 | 44.6 in2 (287.7 cm2) | 44.6 in2 (287.7 cm2) | |
T70 | 86.8 in2 (560 cm2) | 86.8 in2 (560 cm2) | |
衝程長度 | 4.75 in (120 mm) | 4.75 in (120 mm) | 4 in (102 mm) |
空氣入口尺寸 | 1/2 npsm (f) | 1/2 npsm (f) | 1/2 npsm (f) |
泵流體出口尺寸 | 1 npsm (f) | 1 npsm (f) | 1/2 npsm (f) |
浸液部件 | 碳鋼:銅鉻:鋅:和鍍鎳:304、316、440和17-4 PH 等級不銹鋼:合金鋼:球墨鑄鐵:聚四氟乙烯 | 和TOF 200 一樣 | 碳鋼:鉻 |
不銹鋼:聚四氟乙烯 | |||
重量 | 1,200 lb (545 kg) | 750 lb (340 kg) | 650 lb (295 kg) |
容積泵重量 | 81 lb (37 kg) | 81 lb (37 kg) | |
電源要求 | |||
壓縮空氣 | 25 – 50 scfm 典型 | 25 – 50 scfm 典型 | 25 – 50 scfm 典型 |
電壓(如所選) | 220 / 240 3-相 & 50/60 Hz | 200 / 240 3-相 & 50/60 Hz | 200 / 240 3-相 & 50/60 Hz |
380 / 400 3-相 & 50/60 Hz | 380 / 400 3-相 & 50/60 Hz | 380 / 400 3-相 & 50/60 Hz | |
415 / 425 3-相 & 50/60 Hz | 415 / 425 3-相 & 50/60 Hz | 415 / 425 3-相 & 50/60 Hz | |
470 / 490 3-相 & 50/60 Hz | 470 / 490 3-相 & 50/60 Hz | 470 / 490 3-相 & 50/60 Hz | |
575 3-相 & 50/60 Hz | |||
峰值消耗量(*) | |||
帶Mega - Flo熱熔電網 | 27.5 KVa | ||
帶標準熱熔電網 | 24.5 KVa | 8.7 KVa | 6.4 KVa |
帶平滑熱熔電網 | 24.5 KVa | 8.7 KVa | 6.4 KVa |
