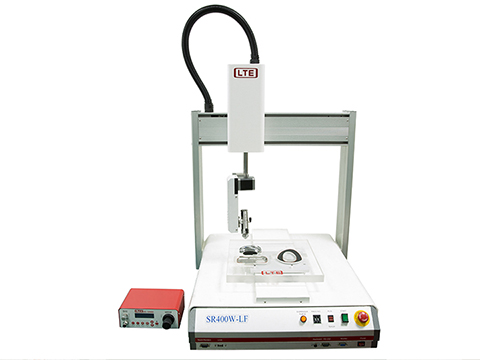

proimages/Robot/5-Axis/SR400W-LF+DS3900-480P.jpg

機台特色

  • 完全五軸同動,可輕易完成任何高難度曲面點膠路徑。
  • 單機多用途,可執行平面及側面點膠工作,一台五軸機時取代三軸及四軸機。
  • 可搭配程式編輯軟體,直接轉換為點/塗膠路徑程式。
  • 教導操作方式,無需撰寫編輯複雜程式,簡單好上手。
  • 另有300mm、500mm工作行程機型。



產品規格

  SR-400W-LF
有效加工範圍X / Y / Z (mm) 400 / 400 / 100 / ±720°
旋轉軸加工範圍 R° ±360°(最小刻度0.1°)
V軸角度(Working Area V) +48° ~ -52°
重覆精度(Repeatability) ±0.02 mm / Axis
解析能力(Resolution) 0.001 mm / Axis
資料記錄能力(Data Memory Capacity) 至少100組,每組500 ~ 50;000紀錄點
資料儲存方式(Data Storage Medium) CF Card、USB
資料運算速度(Processor) 32 Bit
顯示方式(Display) 教導盒LCD
馬達系統(Motor System) 5-Phase Micro Stepping Motor
運動模式(Action Method) PTP & CP (3D立體空間任意路徑皆可)
直線圓弧運動模式(Interpolation Linear) 5 Axes
教導模式(Teaching Method) 教導盒
I/O訊號(I/O Signals Port) 8 Inputs / 8 Outputs
輸入電源(Input Power) AC 100V ~ 240V / 300W
工作環境溫度(Working Temperature) 10-40℃
工作環境溼度(Relative Humidity) 20-90﹪no condensation
外部介面(External Interface) RS232
機台尺寸(Exterior Size) (W)705 × (D)646 × (H)1285 mm
機械重量(Weight) 55.5 kg
