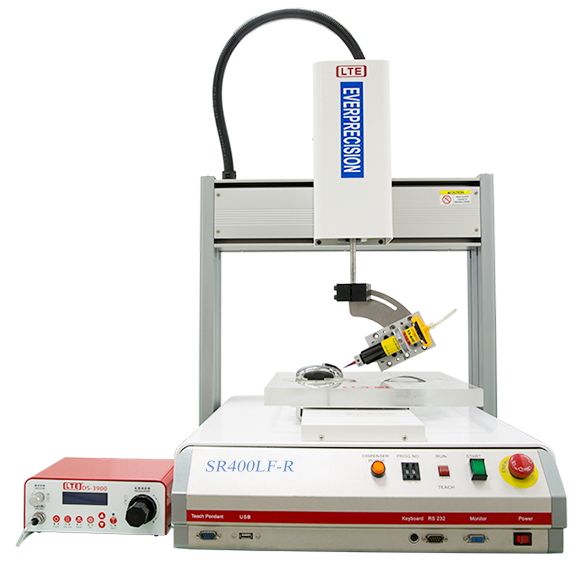

proimages/SR400LF-R.jpg

機台特色

  • 單機即可操作,安裝便利。
  • 自行研發四軸點膠軟體,針頭更換後仍可校正並維持精準度。
  • 可搭配程式編輯軟體,直接轉換為點/塗膠路徑程式。
  • 可執行3D立體空間任意路徑,四軸同動功能。
  • 改善三軸機無法塗佈之區域,可利用第四軸旋轉加工工件溝槽或零件間隙完成塗膠。



產品規格

  SR400-LF-R
有效加工範圍X / Y / Z / R (mm) 400 / 400 / 100 / ±360°
負重Worktable / Tool 10kg / 3kg
移動速度X & Y / Z / R 800 / 320 / sec / 720° / sec
重覆精度(Repeatability) ±0.01 mm / Axis
解析能力X Y Z / R (Resolution) 0.01 mm / Axis / 0.01°
資料記錄能力(Data Memory Capacity) 至少100組,每組500 ~ 50;000紀錄點
資料儲存方式(Data Storage Medium) CF Card、USB
資料運算速度(Processor) 32 Bit
顯示方式(Program Display) 教導盒LCD
馬達系統(Motor System) 5-Phase Micro Stepping Motor
教導模式(Teaching Method) 教導盒
運動模式(Action Method) PTP & CP
直線圓弧運動模式(Interpolation Linear) 4 Axes (立體空間任意路徑皆可)
I/O訊號(I/O Signals Port) 8 Inputs / 8 Outputs
輸入電源(Input Power) AC 100V ~ 240V / 300W
工作環境溫度(Working Temperature) 10-40℃
工作環境溼度(Relative Humidity) 20-90﹪no condensation
外部介面(External Interface) RS232
機台尺寸(Exterior Size) (W)643 × (D)635 × (H)920 mm
機械重量(Weight) 50.0 kg
