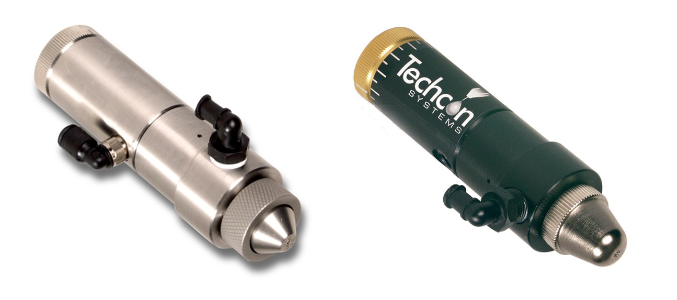

非接觸式 噴霧閥
產品簡介
- 此噴霧閥的設計是供作中低黏度膠材精確噴霧之用,外部的行程控制可使其容易對液體流動進行微調。
- 噴霧循環的整體控制是由TS500R控制器調整液體流動和前期噴霧精確控制、霧化空氣和後期噴務。
- 正常維護很簡單,只需更換一個密封圈,根本不必停工保養。
- TS5540噴霧閥的氣缸和殼體符合FDA 303不銹鋼結構標準。
- 可現場更換的Delin®(聚甲醛)閥座可提供正壓關閉且可延長使用壽命。
- 結構緊實的設計與易裝式的螺紋連接孔,方便與自動化應用相整合。
產品特色
- 噴霧均勻一致
- 不會超噴
- 正壓關閉
- 可調整流量控制
- 使用壽命長
典型的應用
低黏度液體的細微噴霧,例如:表面保護塗覆膠、溶劑、油品等。
產品規格
噴閥型號 | TS5520 | TS5540 |
---|---|---|
長度 | 4.2〞(107 mm) | 4.2〞(107 mm) |
直徑 | 1.12〞(28 mm) | 1.12〞(28 mm) |
重量 | 0.3磅 (136 g) | 0.74磅 (336 g) |
膠體接觸零件 | 303 SS、Teflon®(鐵氟龍) | 303 SS、Teflon®(鐵氟龍) |
陽極處理、AI、EPR | Delrin®(聚甲醛) | |
黏度範圍 | 1 – 1k cps | 1 – 5k cps |
最大液體壓力 | 100 psi(6.9 bar) | |
作動壓力 | 最小70 psi(4.8 bar) | |
接頭 | 入口:1/8〞NPT | |
出口:噴霧嘴管 | ||
噴定座尺寸 | 1/4〞-20UNC-2B |
噴嘴規格
噴嘴規格 | 開口直徑 | 圓錐行噴嘴閥 | 扇形噴嘴閥 |
TS5520 | 0.046"(1.17mm) | (標準) | |
TS5540 | 0.014"(0.356mm) | TS5540-014R | TS5540-014F |
0.028"(0.711mm) | TS5540-028R | TS5540-028F | |
0.046"(1.17mm) | TS5540-046R | TS5540-046F |
